激光增材與傳統原位制備工藝下非連續增強鈦基復合材料的組織性能及應用對比研究——針對激光增材技術在鈦基復合材料制備中的創新應用，對比激光增材與熔鑄真空熱壓燒結放電等離子燒結等傳統原位制備工藝的差異

引言

鈦合金具有密度低、比強度和比剛度高、耐高溫性能和抗腐蝕性能好、生物相容和無毒等優點，在航空航天、艦船與海洋工程、兵器、先進交通、冶金和醫療衛生等領域應用廣泛[1-3]。隨著科學技術的快速發展，對鈦合金構件的輕質、高強度、耐高溫性能與高效精準成形制造技術提出了更高要求，傳統鈦合金無法全面滿足上述需求，以鈦合金為基體添加增強物制備的鈦基復合材料是提升其基體鈦合金高溫性能的新方向。與傳統鈦合金相比，鈦基復合材料具有更高的比強度、比剛度、耐磨性能和更好的高溫持久性能與抗蠕變性能，顯著提升了其使用溫度，已經成為國際新金屬材料領域研究的熱點與重點[4-5]。

連續纖維增強鈦基復合材料(Continuously Fiber-Reinforced Titanium Matrix Composites, CRTMCs)在20世紀80年代成功應用于航空發動機的核心部件。最常用的連續纖維增強鈦基復合材料是美國的SCS-6型碳化硅纖維(SiCf)增強鈦基復合材料，由此復合材料制造的低壓渦輪風扇軸滿足了強度和疲勞性能的設計要求;與Inconel718高溫合金制造的低壓渦輪風扇軸相比，其結構重量減輕了30%;與基體鈦合金制造的低壓渦輪風扇軸相比，其剛度增加了40%，已經應用于GE XTE-45驗證機;與不銹鋼相比，由此復合材料制造的驅動器活塞桿的結構重量減輕了40%，已經應用于F119航空發動機的排氣噴口[6]。20世紀90年代初，美國IHPTET計劃在XTC-16系列核心機的四級壓氣機中驗證了SiC可增強鈦基復合材料整體葉環轉子部件,第3級整體葉環轉子部件的重量約4.5kg,然而由鎳基高溫合金制造的同樣結構和尺寸轉子(非整體葉環)部件的重量為25kg，轉子部件的結構重量減輕了82%[7]。但同時SiC也存在制備工藝比較復雜、成本較高，SiC增強鈦基復合材料的力學性能各向異性嚴重、二次成形加工困難、增強物與基體鈦合金界面反應劇烈等問題，限制了其工程應用。

非連續增強鈦基復合材料(Discontinuously Fiber-Reinforced Titanium Matrix Composites, DRTMCs)是由一種或者多種陶瓷顆粒與晶須增強的鈦基復合材料，具有近各向同性、可以進行二次成形加工等優勢，通過成形加工可以制造出高性能鈦基復合材料構件[8]。增強物以硼化鈦晶須(TiB)或者顆粒(TiB)和碳化鈦顆粒(TiC)為主，由于上述增強物與鈦合金的化學性質比較接近，彈性模量和強度更高，能夠顯著提升基體鈦合金的室溫和高溫力學性能，是鈦基復合材料設計中的理想增強物;以碳納米管、石墨烯為增強物的高強度高韌性鈦基復合材料研究也取得了較大進展[9-11]。在采用直接外加工藝添加增強物制備鈦基復合材料的過程中，容易引入污染物，降低增強物與基體鈦合金的界面結合強度，但是，在增強物/基體鈦合金的界面存在比較大的殘余應力，將對鈦基復合材料的力學性能產生非常不利的影響;由于增強物尺寸受粉末粒度的限制，同時其制造成本比較高，不利于工程應用。原位反應自生工藝是通過添加增強物目標元素的單質或者化合物與基體鈦合金發生化學反應制備出鈦基復合材料，能夠獲得原子結合的增強相/基體鈦合金的界面結構，其界面處無中間反應物或者污染物，提升了鈦基復合材料中增強相的承載能力，能夠顯著提升鈦基復合材料的力學性能，因此，原位反應自生工藝是制備非連續增強鈦基復合材料的常用工藝[12-14]。

1、制備工藝

按照原材料形態，原位反應自生工藝包括3種:固-固反應工藝、固-液反應工藝和氣-固反應工藝。其中，熔鑄工藝和燃燒輔助熔鑄工藝屬于固-液反應工藝，真空熱壓燒結工藝和放電等離子燒結工藝屬于固-固反應工藝，是常用的鈦基復合材料制備工藝[12,15]。近年來，激光增材工藝得到了快速發展，為高性能鈦基復合材料制備及其構件制造提供了新途徑[16-18]。非連續鈦基復合材料中增強相形貌與尺寸，包括微米級、亞微米級和納米級尺寸晶須，很大程度上取決于采用的鈦基復合材料制備工藝。熔鑄工藝制備的鈦合金復合材料中的增強相尺寸比較大，并且在復合材料內部容易形成孔洞等缺陷[19-21]，是熔鑄工藝制備鈦基復合材料時需要攻克的難題;真空熱壓燒結工藝和放電等離子燒結工藝制備的鈦基復合材料中的增強相尺寸比較小[22-23]，激光增材工藝制備的鈦基復合材料內部形成了大量的亞微米級和納米級尺寸增強相[24-25]，對提升鈦基復合材料力學性能十分有利。

1.1熔鑄工藝

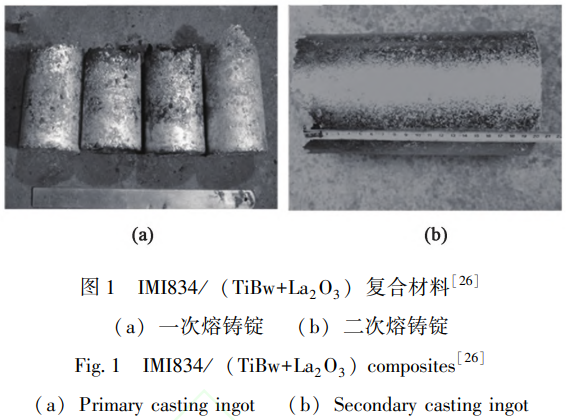

鈦基復合材料的熔鑄工藝是直接將反應物和鈦合金一起熔煉，在熔煉過程中發生自生反應原位生成增強相的制備工藝。熔鑄工藝可以在不改變基體鈦合金熔煉工藝與設備條件下制備出鈦基復合材料，其工藝流程短、設備要求簡單、制備成本低，可以批量制造大尺寸鈦基復合材料;同時，對于制造形狀復雜的鈦基復合材料構件具有顯著優勢。如果先采用高溫自蔓延合成工藝或者放熱擴散工藝獲得中間產物，再采用熔鑄工藝制備出鈦基復合材料的工藝靈活性更高。以熔鑄工藝為基礎，將一定化學計量比的反應物粉末均勻混合并熔化，在熔化過程中通過反應物之間的放熱反應生成增強相，即新發展的制備鈦基復合材料的燃燒輔助熔鑄工藝。

但是，為了降低鈦基復合材料在熔鑄過程中增強相的偏聚，保證增強相尺寸要求與增強相分布均勻，鈦基復合材料熔體需要經過多次熔煉，有時熔鑄坯料表面質量比較差，如圖1所示[26]。嚴佳宏[27]的研究結果表明，經過3次真空自耗熔煉的TiBw/Ti6242復合材料中的陶瓷增強相(TiBw)呈彌散分布，有利于提升TiB/Ti6242復合材料的力學性能。同時，鈦基復合材料內部存在微觀組織缺陷，需要經過熱變形工藝消除其微觀組織缺陷，以利于二次成形加工。

1.2真空熱壓燒結工藝

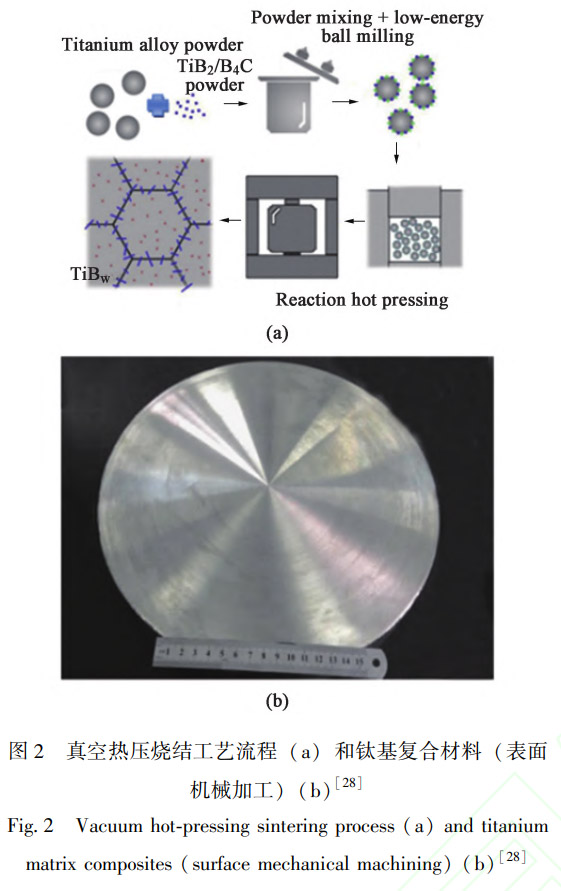

鈦基復合材料的真空熱壓燒結工藝是以放熱擴散工藝為基礎，將放熱反應生成增強相工藝和隨后熱固結工藝合二為一，將原材料粉末混合后一起加熱制備出鈦基復合材料;通過熱壓燒結過程中混合粉末之間的原位反應生成增強相，此工藝類似于熱等靜壓工藝。真空熱壓燒結工藝中，鈦基復合材料各組元在真空或者氣氛保護熱壓下直接發生原位反應生成超細的增強相顆粒，增強相與基體鈦合金之間相容性比較好、界面結合強度比較高。真空熱壓燒結工藝過程是:(1)混合粉末致其均勻;(2)對混合后的粉末進行處理，包括真空下除氣、冷等靜壓和熱壓燒結。鈦基復合材料熱壓燒結過程中，外加壓力使鈦基復合材料致密化;燒結溫度比較低，微觀組織可控，能夠實現構件的近凈成形制造。鈦基復合材料的真空熱壓燒結工藝簡單，是制備鈦基復合材料的常用工藝，已經制備出直徑為300mm坯料、單件重量為100kg構件，如圖2所示[28]。

1.3放電等離子燒結工藝

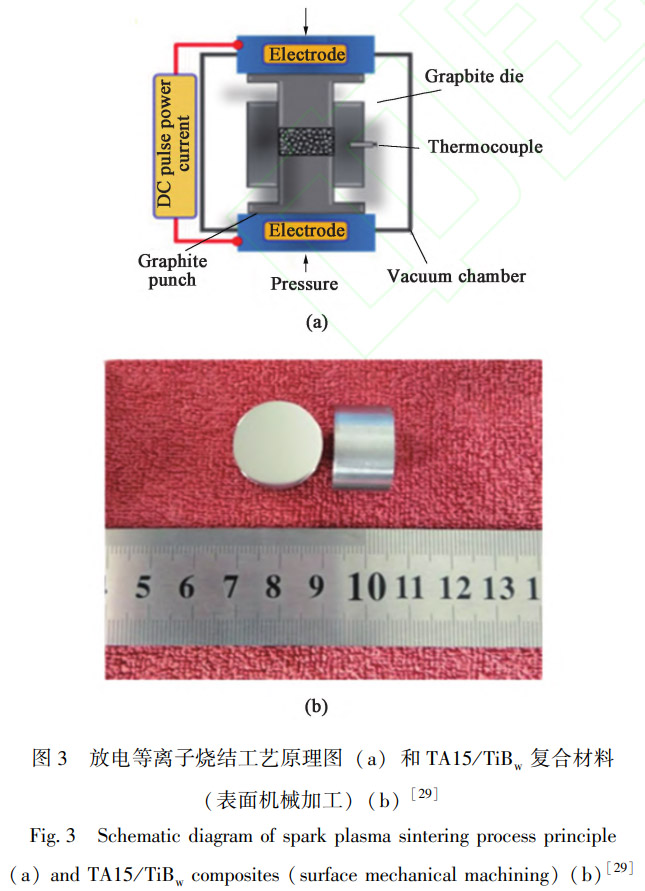

鈦基復合材料的放電等離子燒結工藝是采用脈沖直流電產生等離子體迅速加熱石墨模具內的反應粉末進行燒結的制備工藝，如圖3所示[29]。放電等離子燒結工藝具有傳統粉末冶金工藝的特點，同時具有更高的升溫速度(最高為1000℃·min^-1)、更短的保溫時間(約10min)、更低的燒結溫度(比傳統燒結工藝低200~300℃)等優點，在粉末快速致密化過程中降低了能耗。放電等離子燒結工藝具有生產效率較高、微觀組織細小均勻、致密度較高等特點。然而，放電等離子燒結工制備的鈦基復合材料存在坯料尺寸較小、形狀比較簡單、生產成本較高和模具容易污染等問題。

1.4激光增材工藝

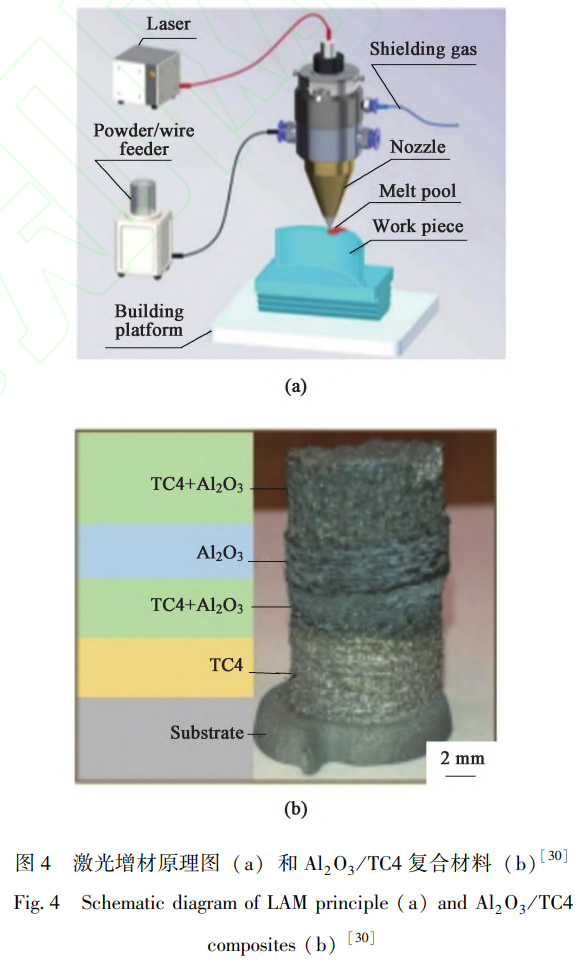

鈦基復合材料的激光增材工藝是采用無模具與工裝下快速制造任意形狀構件的全數字化快速制造原理，以激光為能量源，通過逐層熔化沉積，由CAD模型逐步完成高性能“近終形”復雜構件的快速制造，是一種將高性能鈦基復合材料制備與近終形構件制造融為一體的無模、非接觸與數字化制造工藝。此工藝為高增強相含量、大尺寸復雜鈦基復合材料構件的快速制造提供了新途徑，如圖4所示[30]。但是，鈦基復合材料激光增材工藝對工藝參數要求比較嚴格，制備的鈦基復合材料的橫截面具有典型的熔池特征，為了滿足鈦基復合材料的微觀組織要求，需要采用熱處理工藝調整鈦基復合材料的微觀組織。LI L等[31-32]研究表明，與激光增材制備的Ti64基復合材料相比，激光增材制備的TiBw/Ti6242復合材料的室溫力學性能優異(圖中五角星)，其抗拉強度達1376MPa，伸長率為3.7%，如圖5[22,24-25,31-36]所示。

2、熱變形工藝

對于鈦基復合材料，一方面需要采用熱變形工藝消除在熔鑄、激光增材等制備過程中形成的內部缺陷，調整鈦基復合材料的微觀組織與改善力學性能，降低鈦基復合材料提前失效的風險，為鈦基復合材料構件制造提供高質量的原材料;另一方面，采用熱變形工藝對鈦基復合材料進行二次成形加工，不僅能夠進一步提升鈦基復合材料的力學性能，而且能夠制造出高性能的鈦基復合材料構件，達成鈦基復合材料構件成形與成性的目的。因此，采用包括鍛造、擠壓和軋制等代表性熱變形工藝制造出滿足鈦基復合材料構件形狀需求的同時，進一步提升其力學性能，是制造高性能鈦基復合材料構件的重要途徑

對于鈦基復合材料，一方面由于增強相阻礙位錯運動，增加了鈦基復合材料的熱變形抗力，對熱變形制造設備的要求比基體鈦合金的要求更高;另一方面增強相對鈦基復合材料微觀組織演變的影響比對基體鈦合金的影響更為復雜，不僅容易出現微觀組織不均勻現象，而且調控鈦基復合材料熱變形后的微觀組織更難。特別是比較硬的增強相與比較軟的基體鈦合金之間的變形不協調效應更明顯，容易形成孔洞等缺陷，這些缺陷是鈦基復合材料構件服役過程中的裂紋源，為了抑制或者消除鈦基復合材料中的內部缺陷，進一步加大了鈦基復合材料的熱變形加工難度。由于增強相控制了基體鈦合金的晶粒尺寸，有時基體鈦合金的晶粒度可以降低一個數量級;與基體鈦合金相比，增強相含量比較低的鈦基復合材料可以省略β相區的開坯鍛造工序，直接進行熱變形[21]。因此，鈦基復合材料熱變形時的核心問題是:通過優選熱變形條件，調整增強相取向與分布、調控基體鈦合金的微觀組織、降低熱變形制造鈦基復合材料構件形成缺陷的風險，達成提升鈦基復合材料構件的高溫持久與蠕變性能的目的。

2.1鍛造工藝

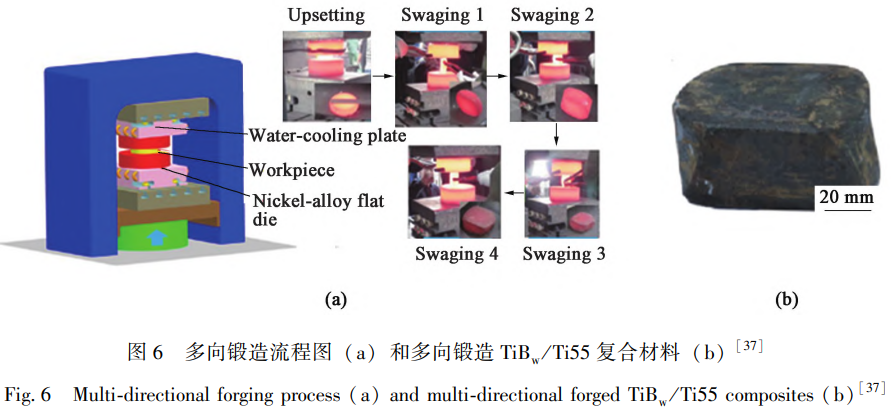

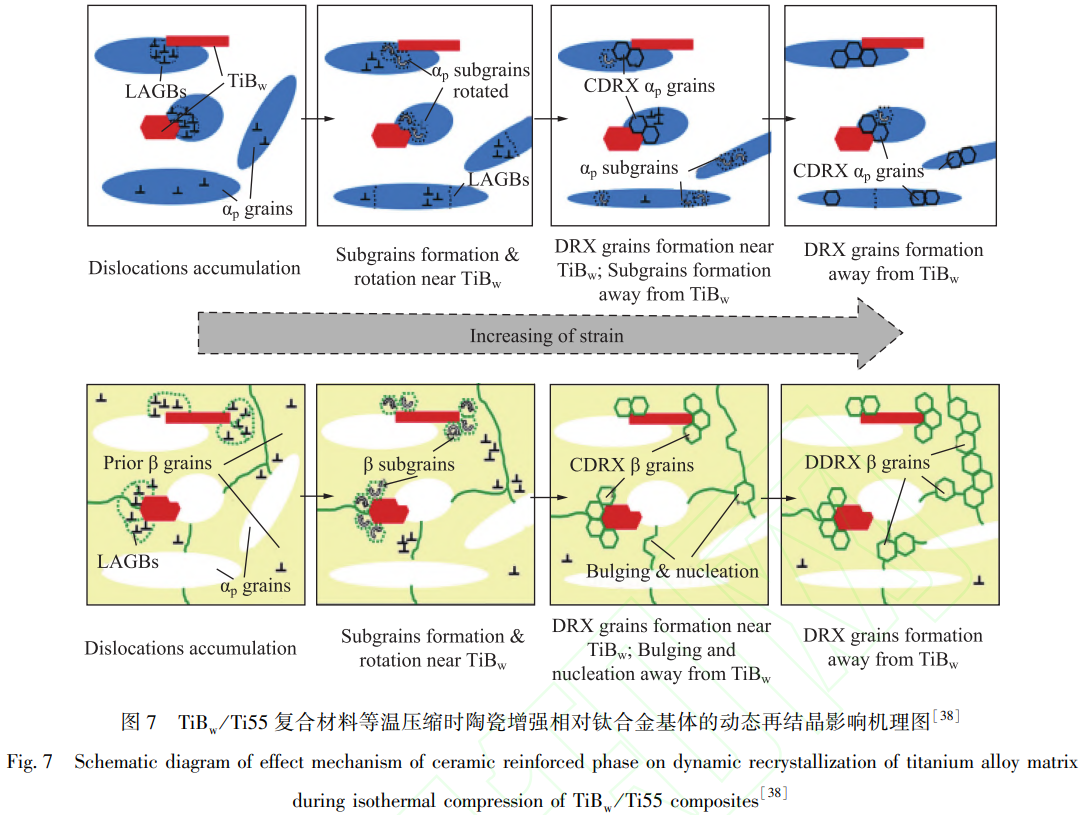

鍛造工藝能夠有效細化鈦基復合材料鑄錠的微觀組織，獲得微觀組織與力學性能相匹配的鈦基復合材料與構件，但是鈦基復合材料對鍛造工藝參數十分敏感，其鍛造工藝窗口很窄，必須嚴格控制轉移時間、鍛造溫度、變形量和速度等重要工藝參數，系統優化鈦基復合材料構件的微觀組織與力學性能，如圖6所示[37]。DU Z Y等[38]闡明了真空熱壓燒結制備的TiBw/Ti55復合材料在α+β相區等溫壓縮時陶瓷增強相對基體Ti55鈦合金動態再結晶的影響機理，如圖7所示。DU Z Y等[39]揭示了真空熱壓燒結制備的TiBw/Ti55復合材料等溫壓縮時孔洞的演化規律與機理，發現基體Ti55鈦合金對復合材料內部裂紋萌生具有一定的抑制作用，但是熱變形加速了復合材料內部的位錯塞積轉化為應力集中并傳遞給陶瓷增強相，一旦產生的內應力超過陶瓷增強相的強度，將在垂直于陶瓷增強相/基體鈦合金的界面萌生裂紋使陶瓷增強相碎化，碎片化后的陶瓷增強相將發生遷移與分離，形成內部空洞缺陷，如圖8所示。通常情況下，熱模鍛造的模具溫度較低，鍛造時熱量損失較大，鍛造工藝受限比較多，僅僅依靠單一調整鍛造溫度或者道次壓下量或者速度對鈦基復合材料構件的微觀組織與力學性能的提升作用有限。真空熱壓燒結制備的TiBw/TA15復合材料等溫壓縮過程中的表面完整、沒有出現凹坑和裂紋等缺陷，表明具有一定的塑性變形能力;真空熱壓燒結制備的TiBw/TA15復合材料等溫壓縮后的室溫最大伸長率為9.2±0.3%、抗拉強度為(1100±18)MPa，與真空熱壓燒結制備的TiBw/TA15復合材料的室溫最大伸長率(3.5%±0.25%)和抗拉強度(1015±6)MPa相比，分別提升了163%和8.4%[40]。熔鑄制備的 TiBw/Ti-6Al-2.5Sn-4Zr-0.7Mo-0.3Si復合材料經過多向鍛造后的室溫屈服強度和強度極限分別為(1124.8±9.4) MPa、(1172±10.1)MPa，極限伸長率為3.97%±0.7%[41]。LI L等[42]優化了真空熱壓燒結制備的TiBw/Ti55復合材料的鍛造工藝參數，如圖9所示，發現真空熱壓燒結制備的TiBw/Ti55復合材料等溫鍛造后，在沒有塑性損失的情況下，室溫拉伸強度極限提升了150MPa(五角星)，實現了強塑性的良好匹配，如圖10所示[41-42,44-50]。真空熱壓燒結制備的TiBw/Ti-6Al-4V復合材料經過4道次多向鍛造后的室溫抗拉強度為1200 MPa、最大伸長率為9%，經過7道次多向鍛造后的室溫抗拉強度為1286 MPa、最大伸長率為4.7%[43]。上述研究結果表明，鍛造工藝對提升鈦基復合材料的力學性能有顯著作用[42-43]。

2.2擠壓工藝

鈦基復合材料在擠壓過程中處于三向壓應力狀態，對低塑性鈦基復合材料的塑性變形與微觀組織細化十分有利，并且是制備鈦基復合材料棒材、管材和型材的必要工藝途徑。鈦基復合材料擠壓時的模具預熱溫度為500℃左右，擠壓溫度為1000℃以上，鈦基復合材料橫截面上的溫差比較大，變形不均勻十分嚴重，需要通過增大擠壓比和提高擠壓速度改善鈦基復合材料的變形不均勻性，因此需要大噸位的擠壓設備，同時需要合理控制擠壓比和擠壓速度防止變形熱的急劇增加對擠壓變形不均勻性的影響。采用正擠壓、反擠壓、等通道轉角擠壓和包套擠壓工藝制備的鈦基復合材料如圖11所示[51-54]。

鈦基復合材料在β相區擠壓后的微觀組織為片層狀，限制了采用熱處理工藝調整其微觀組織的裕度。包套擠壓制備的TiBw/Ti-6Al-4V復合材料的室溫抗拉強度和最大伸長率分別為1274 MPa和9.4%，鈦基復合材料包套擠壓時需要嚴格控制預燒結溫度和擠壓溫度，否則會產生孔洞和界面反應層等缺陷，降低鈦基復合材料的致密度，難以實現工程應用[53]。項娟[54]研究表明，真空自耗電弧熔煉制備的(TiB+La2O3)/Ti-6Al-4V復合材料的室溫抗拉強度和最大伸長率分別為956 MPa和13.25%，700℃下對真空自耗電弧熔煉制備的(TiBw+La2O3)/Ti-6Al-4V復合材料等通道轉角擠壓后，室溫抗拉強度為1100MPa，800℃下的室溫抗拉強度為1128MPa;與真空自耗電弧熔煉制備的復合材料相比，(TiBw+La2O3)/Ti-6Al-4V復合材料等通道轉角擠壓后，室溫抗拉強度提升了18%，最大伸長率為10%左右，塑性略有下降。真空熱壓燒結制備的TiB/Ti60復合材料的室溫抗拉強度和最大伸長率分別為(1080±6) MPa和1.5%±0.2%，對真空熱壓燒結制備的Ti60/TiBw復合材料擠壓后，室溫抗拉強度和最大伸長率分別為(1377±5)MPa和5.0%±0.3%[55]。

2.3軋制工藝

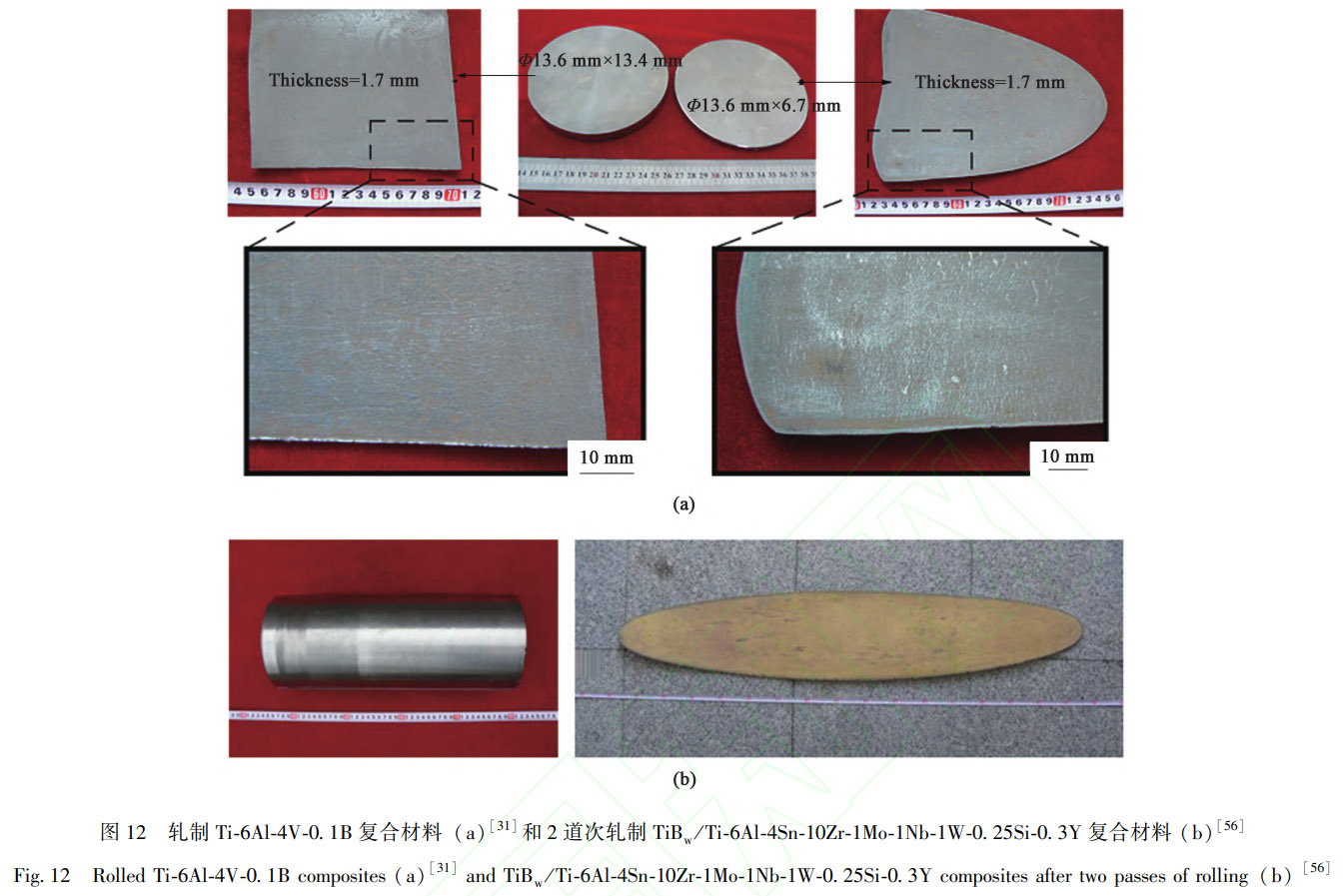

鈦基復合材料軋制過程中的形變強化和晶粒細化效應將提升其強度和塑性，但是增大軋制量，容易使增強相折斷，導致復合材料的強度和塑性降低。采用多道次軋制工藝能夠細化鈦基復合材料的微觀組織，增強相趨于定向分布與均勻分布，同時消除微觀組織缺陷，從而能夠獲得優異的綜合力學性能，并且是制備鈦基復合材料板材和箔材的必要工藝途徑。但是，鈦基復合材料在軋制過程中與軋輥的溫差比較大，熱量損失比較多，要求增大軋制速度、減小道次軋制量和增加軋制道次，并且回爐加熱頻繁，降低了軋制工藝對鈦基復合材料的微觀組織和力學性能的改善作用。因此，需要優化鈦基復合材料的軋制條件。黃菲菲[56]研究表明，熔鑄制備的TiBw/Ti-6Al-4Sn-10Zr-1Mo-1Nb-1W-0.25Si-0.3Y復合材料軋制后的抗拉強度和最大伸長率由鑄態的828.1 MPa和 0.7%分別提升到 1341.7 MPa和3.6%，室溫抗拉強度提升了62%。熔鑄制備的(TiB+TiC)/Ti-6Al-2.5Sn-4Zr-0.7Mo-0.3Si復合材料軋制后，室溫抗拉強度和最大伸長率由熔鑄狀態的1097.8 MPa和1.29%提升到α+β相區軋制狀態的1327.6 MPa和3.82%;β相區軋制狀態的1298.6 MPa和4.94%[57]，最大伸長率提升了282.9%。

3、熱處理工藝

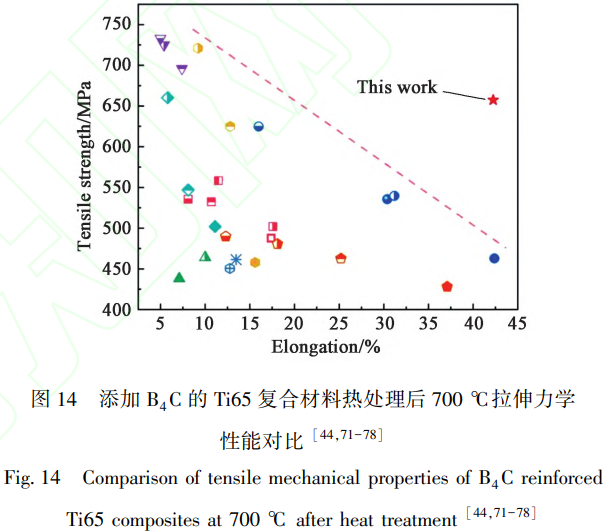

為了使金屬構件具有定制的力學性能、物理性能和化學性能，除合理選用材料和成形工藝之外，金屬構件的熱處理工藝必不可少。與熱變形工藝相比，熱處理工藝在不改變鈦基復合材料構件形狀和整體化學成分的條件下，通過改變構件的微觀組織，賦予或者改善構件的使用性能。由于陶瓷增強相的熱穩定性比較好，在鈦基復合材料的熱處理過程中幾乎不發生變化。因此，鈦基復合材料的熱處理工藝是針對基體鈦合金的微觀組織進行調控。同時，需要考慮鈦基復合材料的特殊性:(1)Ti-6Al-4V鈦合金熱處理后的微觀組織由針狀α集束+晶間β相構成，TiBw/Ti-6Al-4V復合材料熱處理后的基體Ti-6Al-4V鈦合金由等軸α相+晶間β相組成，陶瓷增強相TiBw促進了等軸α相的形成;(2)陶瓷增強相TiBw明顯推遲了基體鈦合金的相變，有利于提高鈦基復合材料的軟化溫度或者相變溫度，從而提升鈦基復合材料的高溫強度和使用溫度。雖然，陶瓷增強相TiB在鈦基復合材料熱處理過程中屬于穩定相，但是，陶瓷增強相TiB會影響基體鈦合金熱處理過程中的相變、析出相形核和晶粒長大等。鈦基復合材料熱處理過程中的加熱溫度、保溫時間和冷卻速度是影響其微觀組織的主要因素，其中加熱溫度決定晶粒尺寸、相組成與比例。雖然，基體鈦合金在β相區的β晶粒容易粗化，降低了鈦基復合材料的塑性，但是，由于陶瓷增強相對基體鈦合金的晶粒長大有抑制作用，可以對鈦基復合材料進行合適的β熱處理。

戎旭東等[58]研究表明，真空熱壓燒結制備的TiBw/Ti60復合材料的室溫抗拉強度為1105 MPa、最大伸長率為1.2%，經過1100℃x1h固+600℃x 8h時效處理后，TiBw/Ti60復合材料的室溫抗拉強度為1552 MPa、最大伸長率為1.5%;經過1000℃x1h固溶、600℃x8h時效處理后的室溫抗拉強度為1460MPa、最大伸長率為2.2%，說明熱處理提升了復合材料的綜合力學性能。雖然，真空熱壓燒結制備的TiBw/Ti60復合材料的抗拉強度比較高，塑性比較低;但是，熱處理能夠消除復合材料制備過程中造成的元素偏析。李九霄[59]研究表明,熔鑄制備的(TiB+La2O3)/Ti-6.6Al-4.6Sn-4.6Zr-0.9Nb-1Mo-0.32Si復合材料經過990℃x2 h+AC固溶+600℃x4h+AC時效的α+β處理后的室溫屈服強度為1103 MPa、最大伸長率為16%，經過1060℃x1 h+WQ/AC/OC固溶+650℃x2 h+AC時效的β處理后的室溫屈服強度為1087MPa，說明熔鑄制備的(TiB+La2O3)/Ti-6.6Al-4.6Sn-4.6Zr-0.9Nb-1Mo-0.32Si復合材料β水冷或者油冷處理后的屈服強度明顯高于β空冷處理后的屈服強度，因為β水冷和油冷處理后的微觀組織為針狀α片層，所以復合材料的室溫拉伸性能比較低。熔鑄制備的TiBw/Ti-6Al-4V復合材料經過擠壓和990℃固溶+水冷處理后的室溫強度極限由擠壓狀態的1207MPa提升到1312MPa、最大伸長率由12%降低為4%，經過擠壓和9次960℃x10 min+750℃x10 min+空冷處理后的室溫抗拉強度和最大伸長率分別由1192 MPa和2.35%改變為1087 MPa和8.73%[60];室溫抗拉強度下降了8.8%，最大伸長率提升了271.5%。激光增材制備的Ti65鈦合金、體積分數分別為1%和2%的TiBw/Ti65復合材料經過5次加熱冷卻后的最大伸長率分別提升了13.04%、83.33%和45.26%[61]。真空熱壓燒結制備的TiBw/Ti-6Al-4V復合材料經過多向鍛造后的室溫抗拉強度為1286MPa和最大伸長率為4.7%，循環熱處理后的室溫最大伸長率達到10%以上，提升了112%以上，抗拉強度降低到1000MPa[43]，下降了22.4%。

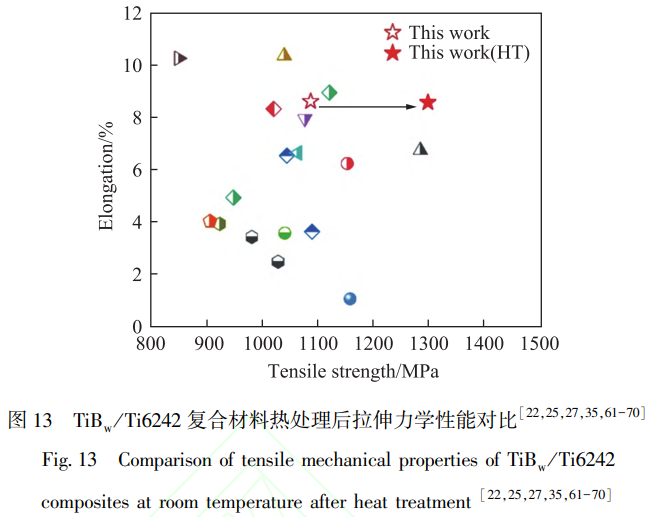

與熔鑄制備的TiBw/Ti6242復合材料熱處理前相比，在不損失室溫最大伸長率或者損失比較少的情況下，熔鑄制備的TiBw/Ti6242復合材料熱處理后的室溫抗拉強度提升了14%~21%;時效溫度為600℃時，熱處理后的室溫抗拉強度和屈服強度分別為1297.53和1160.4MPa;時效溫度為650℃時，熱處理后的室溫抗拉強度和屈服強度分別為1263.12、1150.92MPa，最大伸長率由8.56%降低為6.68%;時效溫度為700℃時，熱處理后的室溫抗拉強度和屈服強度分別提升了13.31%和12.48%，最大伸長率降低為7.38%(圖13五角星)，在同類型鈦基復合材料中展現出較好的強塑性匹配，如圖13所示[22,25,27,35,61-70]。譚驍[71]研究表明，添加B4C的激光增材Ti65復合材料經熱處理后，700℃的抗拉強度最大為657.4MPa，最大伸長率為42.25%。與近α鈦合金或者鈦基復合材料的700℃拉伸力學性能比較，發現添加B4C的激光增材制備的Ti65復合材料熱處理后具有優異的綜合力學性能，即使是與增強相含量高的鈦基復合材料相比，添加B4C的激光增材制備的Ti65復合材料熱處理后仍然具有很好的高溫強度(圖14中五角星)，最大伸長率不低于未增強的近α鈦合金，如圖14所示[44,71-78]綜上所述，合理的熱處理工藝能夠有效控制鈦基復合材料的微觀組織轉變，提升其綜合力學性能。

4、熱變形構件應用

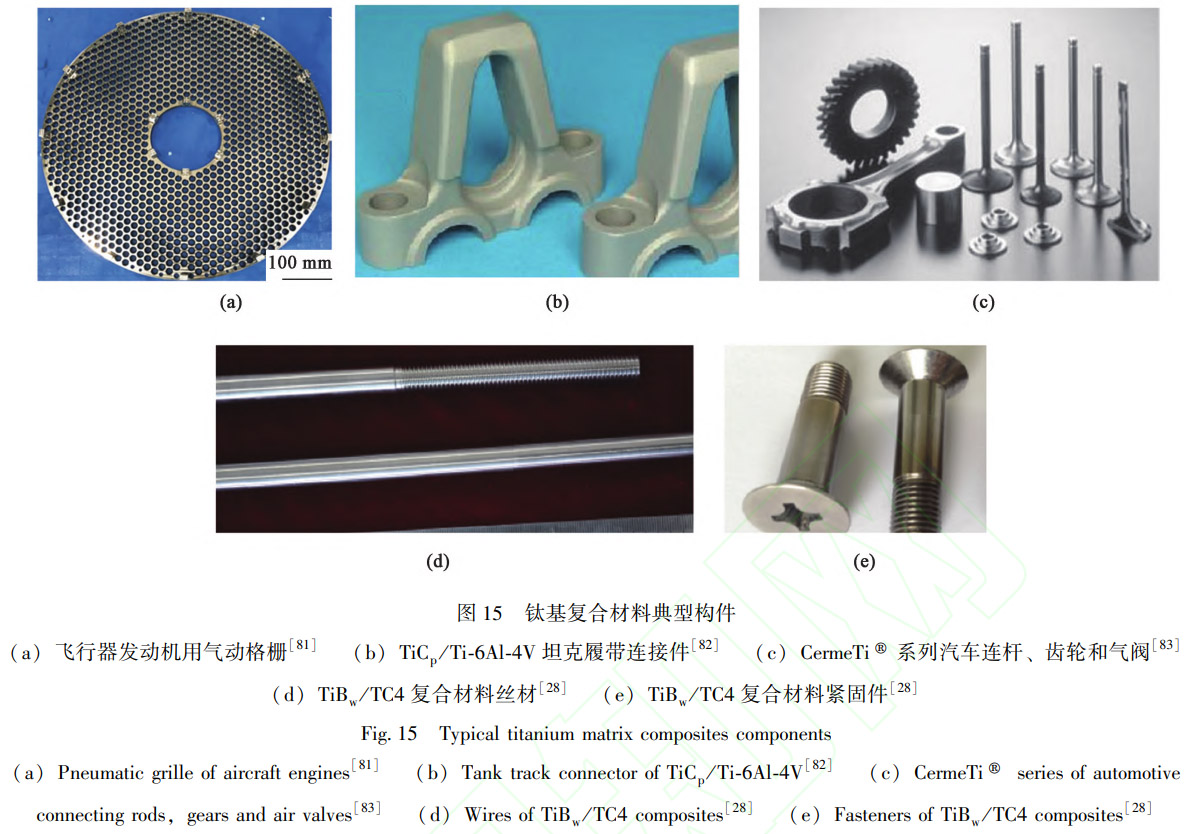

鈦基復合材料構件包括室溫下和高溫下使用的構件，坦克履帶連接件和汽車零件為室溫下使用構件，航天飛行器發動機用氣動格柵為高溫下使用構件，如圖15所示[28,81-83]。對于室溫下使用的鈦基復合材料構件一般要求其強度、結構減重效果和耐腐蝕性能比較好，坦克履帶連接件還需要考慮其耐磨性能;對于高溫下使用的鈦基復合材料構件一般要求其使用溫度、高溫強度、高溫蠕變性能和結構減重效果。

日本豐田汽車公司將鈦基復合材料應用于汽車發動機的進氣閥和排氣閥制造,閥門系統的結構重量減輕了40%,氣門彈簧系統的結構重量減輕了16%，因此，減輕了整車質量，提升了車輛的有效載荷。由于提升了汽車發動機功效，高速行駛時噪音降低了30%。同時，由于鈦基復合材料的耐腐蝕性能優良，因而顯著減少了整車排氣系統的更換次數。采用鈦基復合材料制造的懸架彈簧由于彈性模量更高，與高強度鋼相比，能夠減少懸架彈簧的匝數和直徑，因此懸架彈簧的結構重量減輕了35%~70%[79]。柴宏宇[80]研究表明，與TA15鈦合金相比，(TiB+TiSi3)/TA15復合材料構件在600℃、265 MPa下其蠕變斷裂壽命提升了29倍，應變量減小了63%;在650℃、150MPa下其蠕變斷裂壽命提升了56倍，應變量減小了73%;在700℃、100MPa下其蠕變斷裂壽命提升了58倍，應變量減小了81%;同時，(TiB+Ti5Si3)/TA15復合材料構件的持久性能也得到了大幅度提升。黃陸軍等[81]采用鈦基復合材料制造的航天發動機的氣動格柵尺寸為Φ580mmx10mm，使用溫度為720℃，單個構件的結構重量減輕了46.9%。TiBw/TC4復合材料擠壓絲材的室溫強度極限為1118MPa、最大伸長率為21.9%，斷面收縮率為29%;經過熱處理后的室溫抗拉強度為1334MPa，最大伸長率為11%，斷面收縮率為23%，剪切強度為740MPa，與國外同類產品相比，剪切強度提升了13.8%;根據NAS標準對螺栓類緊固件進行了疲勞性能測試，螺栓13萬次未斷[28]。

5、結論

(1)非連續增強鈦基復合材料常用的原位反應自生制備工藝包括:熔鑄工藝、真空熱壓燒結制備工藝、放電等離子燒結工藝和激光增材工藝。熔鑄工藝可以批量制備出大尺寸鈦基復合材料，真空熱壓燒結工藝容易制備出力學性能比較高的鈦基復合材料，放電等離子燒結工藝可以制備出致密度高的鈦基復合材料，激光增材工藝將高性能鈦基復合材料制備與構件制造融為一體，容易實現智能化與快速制造。

(2)熱變形工藝不僅能夠消除鈦基復合材料制備過程中形成的內部缺陷，而且通過塑性變形調整微觀組織進而同步改善鈦基復合材料構件的強度與塑性。

(3)鈦基復合材料的熱處理工藝可以進一步調整基體鈦合金的微觀組織。鈦基復合材料熱處理后的室溫極限伸長率提升明顯，室溫強度極限也有所改善，合理的熱處理工藝優化了鈦基復合材料的強度-塑性匹配，提升了復合材料的綜合力學性能。

(4)鈦基復合材料熱變形構件的應用不僅顯著減輕了裝備部件的結構重量，而且經過熱變形和熱處理后鈦基復合材料的使用壽命得到顯著提升。

參考文獻

[1]WILLIAMS J C, STARKE E A. Progress in structural materials for aerospace systems[J]. Acta Materialia, 2003, 51:5775-5799.

[2]SEMIATIN S L. An overview of the thermomechanical processing of a/β titanium alloys: Current status and future research opportunities[J]. Metallurgical and Materials Transactions A, 2020, 51:2593-2625.

[3]李蓮，李淼泉.難變形金屬耦合變形理論[M].北京:科學出版社，2025.

[4]王鈞仡，王富鑫，付明杰，等.鈦基復合材料SPF/DB加筋壁板高溫屈曲行為研究[J].塑性工程學報，2025，32(5):103-111.

WANG Junyi, WANG Fuxin, FU Mingjie, et al. Study on high-temperature buckling behavior of SPF/DB stiffened panel of titanium matrix composite[J]. Journal of Plasticity Engineering, 2025, 32(5):103-111.

[5]王俁豪，喬柯，張兵，等.冷噴摩擦復合增材制造制備ZrO2顆粒增強鈦基復合材料組織與磨損性能[J].塑性工程學報，2024，31(2):105-112.

WANG Yuhao, QIAO Ke, ZHANG Bing, et al. Microstructure and tribological properties of ZrO2 particles reinforced titanium matrix composites prepared via cold spray-friction composite additive manufacturing[J]. Journal of Plasticity Engineering, 2024, 31(2):105-112.

[6]周義剛，楊延清.碳化硅連續纖維增強鈦基復合材料的研究進展[J].金屬學報，2002，38(增刊):461-465.

ZHOU Yigang, YANG Yanqing. Research progress on silicon carbide continuous fiber-reinforced titanium matrix composites[J]. Acta Metallurgica Sinica, 2002, 38(S):461-465.

[7]梁春華.連續纖維增強的金屬基復合材料部件在航空渦扇發動機上的應用[J].航空制造技術，2009，(15):32-35.

LIANG Chunhua. Application of continuous fiber reinforced metal matrix composite component on turbofan aeroengine[J]. Aviation Manufacturing Technology, 2009, (15):32-35.

[8]ZHENG Z K, ZHANG Z H, CHEN J Y, et al. Synergistic effects of interstitial elements and TiB to overcome strength-ductility trade-off in titanium matrix composites[J]. Journal of Materials Science& Technology, 2026, 258:121-137.

[9]HASSANZADEH-AGHDAM M K, MAHMOODI M J, ANSARI R, et al. Effects of adding CNTs on the thermo-mechanical characteristics of hybrid titanium nanocomposites[J]. Mechanics of Materials, 2019, 131:121-135.

[10]ZHANG W, ZHOU S Q, REN W J, et al. Tailoring strength-ductility of titanium matrix composites reinforced with graphene nanoplatelets[J]. Materials Science and Engineering A, 2022, 861:144386.

[11]WEI J R, ZHANG W, LIU R X, et al. Effectively improving the ductility of graphene-reinforced titanium matrix composites by oscillatory pressure sintering[J]. Journal of Alloys and Compounds, 2025, 1018:179251.

[12] TJONG S C, MAI Y W. Processing-structure-property aspects of particulate-and whisker-reinforced titanium matrix composites[J]. Composites Science and Technology, 2008, 68:583-601.

[13] JIAO Y, HUANG L J, GENG L. Progress on discontinuously reinforced titanium matrix composites[J]. Journal of Alloys and Compounds, 2018, 767:1196-1215.

[14] WANG H, LI S P, LE J W, et al. Achieving synergistic improvement of strength-plasticity and heat resistance of titanium matrix composites through β TRIPLEX heat treatment[J]. Composites Part A: Applied Science and Manufacturing, 2026, 202:109532.

[15]肖代紅，黃伯云.原位合成鈦基復合材料的最新進展[J].粉末冶金技術，2008，26(3):217-223.

XIAO Daihong, HUANG Boyun. New progress on in situ titanium matrix composites[J]. Powder Metallurgy Technology, 2008, 26(3):217-223.

[16] LI N L, HE D Y, LIU D, et al. In-situ TiB reinforced titanium matrix composite coatings prepared by laser cladding: Effect of TiB2 content on microstructure, hardness and wear properties[J]. Journal of Alloys and Compounds, 2025, 1010: 178215.

[17] ATTAR H, EHTEMAM-HAGHIGHI S, KENT D, et al. Recent developments and opportunities in additive manufacturing of titanium-based matrix composites: A review[J]. International Journal of Machine Tools and Manufacture, 2018, 133:85-102.

[18] CAI C, RADOSLAW C, ZHANG J L, et al. In-situ preparation and formation of TiB/Ti-6Al-4V nanocomposite via laser additive manufacturing: Microstructure evolution and tribological behavior[J]. Powder Technology, 2019, 342:73-84.

[19] KOOI B J, PEI Y T, M DE HOSSON J T. The evolution of microstructure in a laser clad TiB-Ti composite coating[J]. Acta Materialia, 2003, 51:831-845.

[20] IMAYEV V, GAISIN R, GAISINA E. Effect of hot forging on microstructure and tensile properties of Ti-TiB based composites produced by casting[J]. Materials Science and Engineering A, 2014, 609:34-41.

[21] SRINIVASAN R, MIRACLE D, TAMIRISAKANDALA S. Direct rolling of as-cast Ti-6Al-4V modified with trace additions of boron[J]. Materials Science and Engineering A, 2008, 487: 541-551.

[22] CAI C, HE S, LI L F, et al. In-situ TiB/Ti-6Al-4V composites with a tailored architecture produced by hot isostatic pressing: Microstructure evolution, enhanced tensile properties and strengthening mechanisms[J]. Composites Part B: Engineering, 2019, 164:546-558.

[23] KOO M Y, PARK J S, PARK M K, et al. Effect of aspect ratios of in situ formed TiB whiskers on the mechanical properties of TiBw/Ti-6Al-4V composites[J]. Scripta Materialia, 2012, 66:487-490.

[24] PAN D, ZHANG X, HOU X D, et al. TiB nano-whiskers reinforced titanium matrix composites with novel nano-reticulated microstructure and high performance via composite powder by selective laser melting[J]. Materials Science and Engineering A, 2021, 799:140137.

[25] PAN D, LI S F, LIU L, et al. Enhanced strength and ductility of nano-TiBw-reinforced titanium matrix composites fabricated by electron beam powder bed fusion using Ti6Al4V-TiBw composite powder[J]. Additive Manufacturing, 2022, 50:102519.

[26]肖旅.原位自生耐熱鈦基復合材料的高溫性能研究[D].上海:上海交通大學，2010.

XIAO Li. Research on the high temperature properties of in-situ synthesized heat resistant titanium matrix composites[D]. Shanghai:Shanghai Jiao Tong University, 2010.

[27]嚴佳宏.TiBw/Ti6242復合材料微觀組織演變與力學性能研究[D].西安:西北工業大學，2025.

YAN Jiahong. Study on microstructure and mechanical properties of TiBw/Ti6242 composites[D]. Xi'an: Northwestern Polytechnical University, 2025.

[28]黃陸軍，耿林.網狀結構鈦基復合材料[M].北京:國防工業出版社，2015.

[29]李浩.放電等離子燒結TiBw/TA15復合材料組織及性能研究[D].哈爾濱:哈爾濱工業大學，2019.

LI Hao. Microstructure and properties of TiBw/TA15 composites prepared by spark plasma sintering[D]. Harbin: Harbin Institute of Technology, 2019.

[30] GU D D, SHI X Y, POPRAWE R, et al. Material-structure-performance integrated laser-metal additive manufacturing[J]. Science, 2021, 372:1487.

[31] LI L, LI M Q. Microstructural evolution and strengthening mechanism of Ti6242 matrix composite fabricated by direct laser deposition[C]// 2023 International Conference on Advanced Materials Netshape Forming(ICAMNF 2023). Chongqing, 2023.

[32] LI L, MA P P, ZHANG L, TAN H, et al. Fabrication of TiB whiskers reinforced Ti6242 matrix composites by direct laser deposition: Powder preparation, microstructure and mechanical property[J]. Composites Part B: Engineering, 2024, 268:111068.

[33] MA Z S, WANG S, HAUNG L J, et al. Synergistically enhanced strength and ductility of TiB/(TA15-Si) composites: A two-step HIP strategy[J]. Composites Part B: Engineering, 2023, 254(1):110583.

[34] ZHOU Z G, LIU Y Z, LIU X H, et al. Microstructure evolution and mechanical properties of in-situ Ti6Al4V-TiB composites manufactured by selective laser melting[J]. Composites Part B: Engineering, 2021, 207:108567.

[35] CUI Y J, AOYAGI K, ZHAO Y F, et al. Manufacturing of a nanosized TiB strengthened Ti-based alloy via electron beam powder bed fusion[J]. Additive Manufacturing, 2020, 36:101472.

[36] ZHANG K, TIAN X, BERMINGHAM M, et al. Effects of boron addition on microstructures and mechanical properties of Ti-6Al-4V manufactured by direct laser deposition[J]. Materials& Design, 2019, 184:108191.

[37]張瑞.TA15基網狀組織鈦合金高溫復雜變形行為[D].哈爾濱:哈爾濱工業大學，2018.

ZHANG Rui. Complex deformation behaviors of net-structure TA15 based alloy at high temperatures[D]. Harbin: Harbin Institute of Technology, 2018.

[38] DU Z Y, LI L, LI M Q. Heterogeneous dynamic recrystallization in the isothermal compression of Ti55-TiBw composite in α+β region[J]. Materials Characterization, 2024, 27:113574.

[39]DU Z Y, XIE J H, LI L, et al. Insight into the evolution of voids in TiBw-reinforced titanium matrix composites during isothermal compression[J]. Journal of Materials Research and Technology, 2025, 36:9481-9493.

[40]ZHANG R, WANG D J, YUAN S J. Effect of multi-directional forging on the microstructure and mechanical properties of TiBw/TA15 composite with network architecture[J]. Materials& Design, 2017, 134:250-258.

[41] FENG H, SUN Y G, LIAN Y Z, et al. Thermomechanical processing of a near-α Ti matrix composite reinforced by TiBw[J]. Materials, 2020, 13:5751.

[42]LI L, MA P P, DU Z Y, et al. Enhancing strength-ductility synergy of TiBw/Ti55 composites by introducing a bimodal grain structure[J]. Journal of Materials Science and Technology, 2025, 242:292-305.

[43]朱立洋.TiBw/Ti-6Al-4V復合材料多向鍛造與熱處理工藝研究[D].哈爾濱:哈爾濱工業大學，2018.

ZHU Liyang. Study on multiple forging process and heat treatment of TiBw/Ti-6Al-4V composites materials[D]. Harbin: Harbin Institute of Technology, 2018.

[44]HUANG L J, YANG F Y, HU H T, et al. TiB whiskers reinforced high temperature titanium Ti60 alloy composites with novel network microstructure[J]. Materials& Design, 2013, 51:421-426.

[45]WANG B, HUANG L J, HU H T, et al. Superior tensile strength and microstructure evolution of TiB whisker reinforced Ti60 composites with network architecture after β extrusion[J]. Materials Characterization, 2015, 103:140-149.

[46]LI S P, WANG X Y, WEI Z C, et al. Simultaneously improving the strength and ductility of as-sintered(TiB+La2O3)/Ti composites by in-situ planting ultra-fine networks into the composite powder[J]. Scripta Materialia, 2022, 218: 114835.

[47]LIU L, LI S F, PAN D, et al. Loss-free tensile ductility of dual-structure titanium composites via an interdiffusion and self-organization strategy[J]. Proceedings of the National Academy of Sciences of the United States of America, 2023, 120:e2302234120.

[48] ZHANG J C, ZHAO X, YANG M N, et al. Microstructural evolution and mechanical properties of titanium matrix composites with second-phase dendritic TiC improved through B4C additions[J]. Ceramics International, 2024, 50(10):17482-17491.

[49] QU J P, ZHANG C J, ZHANG S Z, et al. Relationships among reinforcement volume fraction, microstructure and tensile properties of(TiBw+TiCp)/Ti composites after(α+β) forging[J]. Materials Science and Engineering A, 2017, 701:16-23.

[50] MA X Z, XIANG Z L, MA M Z, et al. Effect of trace boron addition on microstructures, textures, mechanical properties and fracture behaviors of near α titanium alloy[J]. Materials Science and Engineering A, 2020, 772:138749.

[51]王博.TiBw/Ti60復合材料高溫變形行為與熱處理研究[D].哈爾濱:哈爾濱工業大學，2015.

WANG Bo. Research on hot deformation behaviors and heat treatment of TiBw/Ti60 composites[D]. Harbin: Harbin Institute of Technology, 2015.

[52]黃光法.TC4基復合材料等溫擠壓變形組織演化和力學性能[D].上海:上海交通大學，2017.

HUANG Guangfa. Microstructure evolution and mechanical properties of in situ TC4 matrix composites in isothermal extrusion[D]. Shanghai: Shanghai Jiao Tong University, 2017.

[53]楊建雷.TiB2/Ti-6Al-4V復合粉體包套熱擠壓工藝研究[D].哈爾濱:哈爾濱工業大學，2014.

YANG Jianlei. Study on canned hot extrusion of TiB2/Ti-6Al-4V composite powders[D]. Harbin: Harbin Institute of Technology, 2014.

[54]項娟.等徑彎曲通道變形超細晶鈦基復合材料的組織演變與性能研究[D].上海:上海交通大學，2019.

XIANG Juan. Research on microstructural evolution and property of ultrafine-grained titanium matrix composites processed by equal-channel angular pressing[D]. Shanghai: Shanghai Jiao Tong University, 2019.

[55] HUH T, HUANG L J, GENG L, et al. Effects of extrusion on microstructure and tensile properties of 3D network structured TiBw/Ti60 composites fabricated by reaction hot pressing[J]. Journal of Alloys and Compounds, 2014, 582:569-575.

[56]黃菲菲.原位TiB增強高溫鈦合金基復合材料的組織與性能研究[D].哈爾濱:哈爾濱工業大學，2014.

HUANG Feifei. Microstructure and mechanical properties of in-situ TiB reinforced titanium matrix composites[D]. Harbin: Harbin Institute of Technology, 2014.

[57] ZHANG C J, GUO C X, ZHANG S Z, et al. The effect of rolling temperature on the microstructure and mechanical properties of 5vol.%(TiBw+TiCp)/Ti composites[J]. JOM, 2020, 72:1376-1383.

[58]戎旭東，黃陸軍，王博，等.熱處理對網狀結構TiBw/Ti60復合材料組織與性能的影響[J].復合材料學報，2015，32(6):1729-1736.

RONG Xudong, HUANG Lujun, WANG Bo, et al. Effect of heat treatment on microstructure and properties of TiBw/Ti60 composites[J] Acta Materiae Compositae Sinica, 2015, 32(6):1729-1736.

[59]李九霄.(TiB+La2O3)增強高溫鈦基復合材料組織和性能研究[D].上海:上海交通大學，2013.

LI Jiuxiao. Research on microstructure and mechanical properties of high temperature(TiB+La2O3)/Ti composites[D]. Shanghai: Shanghai Jiao Tong University, 2013.

[60]WANG B, HUANG L J, GENG L. Effects of heat treatments on the microstructure and mechanical properties of as-extruded TiB/Ti6Al4V composites[J]. Materials Science and Engineering A, 2012, 558:663-667.

[61]卓成森.TiBw/Ti65復合材料多次加熱冷卻韌化機理研究[D].西安:西北工業大學，2025.

ZUO Chengsen. Study on toughening mechanism of TiBw/Ti65 composites via multiple heating and cooling[D]. Xi'an: Northwestern Polytechnical University, 2025.

[62]HUANG L J, WANG S, DONG Y S, et al. Tailoring a novel network reinforcement architecture exploiting superior tensile properties of in situ TiBw/Ti composites[J]. Materials Science and Engineering A, 2012, 545:187-193.

[63]HUANG L J, GENG L, PENG H X. In situ(TiB+TiCp)/Ti6Al4V composites with a network reinforcement distribution[J]. Materials Science and Engineering A, 2010, 527(24):6723-6727.

[64]HUANG G, GUO X, HAN Y, et al. Effect of extrusion dies angle on the microstructure and properties of(TiB+TiC)/Ti6Al4V in situ titanium matrix composite[J]. Materials Science and Engineering A, 2016, 667:317-325.

[65]WANG Z W, FU L Q, WANG S L, et al. Balance of strength and plasticity of additive manufactured Ti-6Al-4V alloy by forming TiB whiskers with cyclic gradient distribution[J]. Additive Manufacturing, 2021, 39:101883.

[66]LIU H, HAN J, HAN Y, et al. Formability, densification behavior and hierarchical grain structure of laser-directed energy deposition of TiB reinforced titanium matrix composites[J]. Composites Part B: Engineering, 2023, 267:111039.

[67]WANG J, GUO X, QIN J, et al. Microstructure and mechanical properties of investment casted titanium matrix composites with B4C additions[J]. Materials Science and Engineering A, 2015, 628:366-373.

[68]QIU P, LI H, SUN X, et al. Reinforcements stimulated dynamic recrystallization behavior and tensile properties of extruded(TiB+TiC+La2O3)/Ti6Al4V composites[J]. Journal of Alloys and Compounds, 2017, 699:874-881.

[69]孫永剛.TiBw增強高溫鈦基復合材料構件鍛造成形及組織性能調控[D].太原:太原理工大學，2021.

SUN Yonggang. Forging forming and microstructure and properties control of TiBw reinforced high temperature titanium matrix composites[D]. Taiyuan: Taiyuan University of Technology, 2021.

[70] WANG F, MEI J, WU X. Direct laser fabrication of Ti6Al4V/TiB[J]. Journal of Materials Processing Technology, 2008, 195(1):321-326.

[71]譚驍.B4C增強Ti65復合材料的熱處理強化機理研究[D].西安:西北工業大學，2025.

TAN Xiao. Study on effect of heat treatment on strengthening of B4C reinforced Ti65 composites[D]. Xi'an: Northwestern Polytechnical University, 2025.

[72] QI J Q, SUI Y W, CHANG Y, et al. Microstructural characterization and mechanical properties of TiC/near-α Ti composite obtained at slow cooling rate[J]. Materials Characterization, 2016, 118:263-269.

[73] WU J, CHEN Y, DU Z, et al. Enhancing the elevated temperature strength of titanium matrix composites through a novel(α+β) TRIPLEX heat treatment[J]. Materials Science and Engineering A, 2024, 890:145884.

[74] YANG J, CHEN Y, XIAO S, et al. High temperature tensile properties, deformation, and fracture behavior of a hybrid-reinforced titanium alloy composite[J]. Materials Science and Engineering A, 2020, 788: 139516.

[75] YANG J H, CHEN Y Y, XIAO S L, et al. Effect of reinforcements on β→α transformation and tensile properties of a near α titanium matrix composite[J]. Materials Science and Engineering A, 2019, 766:138337.

[76]ZHENG Y, XU L, LIANG Z, et al. Constructing tri-modal microstructure via new three-step heat treatments for improved tensile strength and creep resistance in(TiB+TiC+Y2O3)/α-Ti composite[J]. Materials Science and Engineering A, 2023, 888:145808.

[77]ZHENG Y, XU L, CHI D, et al. Tensile and creep properties under different temperature conditions of titanium matrix composites reinforced by TiB and TiC[J]. Materials Science and Engineering A, 2022, 860:144279.

[78]QU J, ZHANG C, ZHANG S, et al. Relationships among reinforcement volume fraction, microstructure and tensile properties of(TiBw+TiCp)/Ti composites after(α+β) forging[J]. Materials Science and Engineering A, 2017, 701:16-23.

[79]趙祥旭.網狀結構TiBw/TC4復合材料高溫壓縮變形組織演變規律[D].哈爾濱:哈爾濱工業大學，2017.

ZHAO Xiangxu. Microstructure evolution of TiBw/TC4 composites with network microstructure after hot compressed deformation[D]. Harbin: Harbin Institude of Technology, 2017.

[80]柴宏宇.(TiBw+(Ti, Zr)5Si3)/TA15復合材料蠕變及持久性能研究[D].哈爾濱:哈爾濱工業大學，2019.

CHAI Hongyu. Creep and endurance properties of(TiBw+(Ti,Zr)5Si3)/TA15 composites[D]. Harbin: Harbin Institute of Technology, 2019.

[81]黃陸軍，耿林，彭華新.鈦合金與鈦基復合材料第二相強韌化[J].中國材料進展，2019，38(3):214-222.

HUANG Lujun, GENG Lin, PENG Huaxin. Strengthening and Toughening Mechanisms of the second phase in titanium alloys and titanium matrix composites[J]. Materials China, 2019, 38(3):214-222.

[82] ABKOWITZ S, ABKOWWITZ S M, FISHER H, et al. CermeTi discontinuously reinforced Ti-matrix composites: Manufacturing, properties, and applications[J]. JOM, 2004, 56:37-41.

[83] SAITO T. The automotive application of discontinuously reinforced TiB-Ti composites[J]. JOM, 2004, 56:33-36.

（注，原文標題：鈦基復合材料及其熱變形工藝研究進展_李淼泉）
