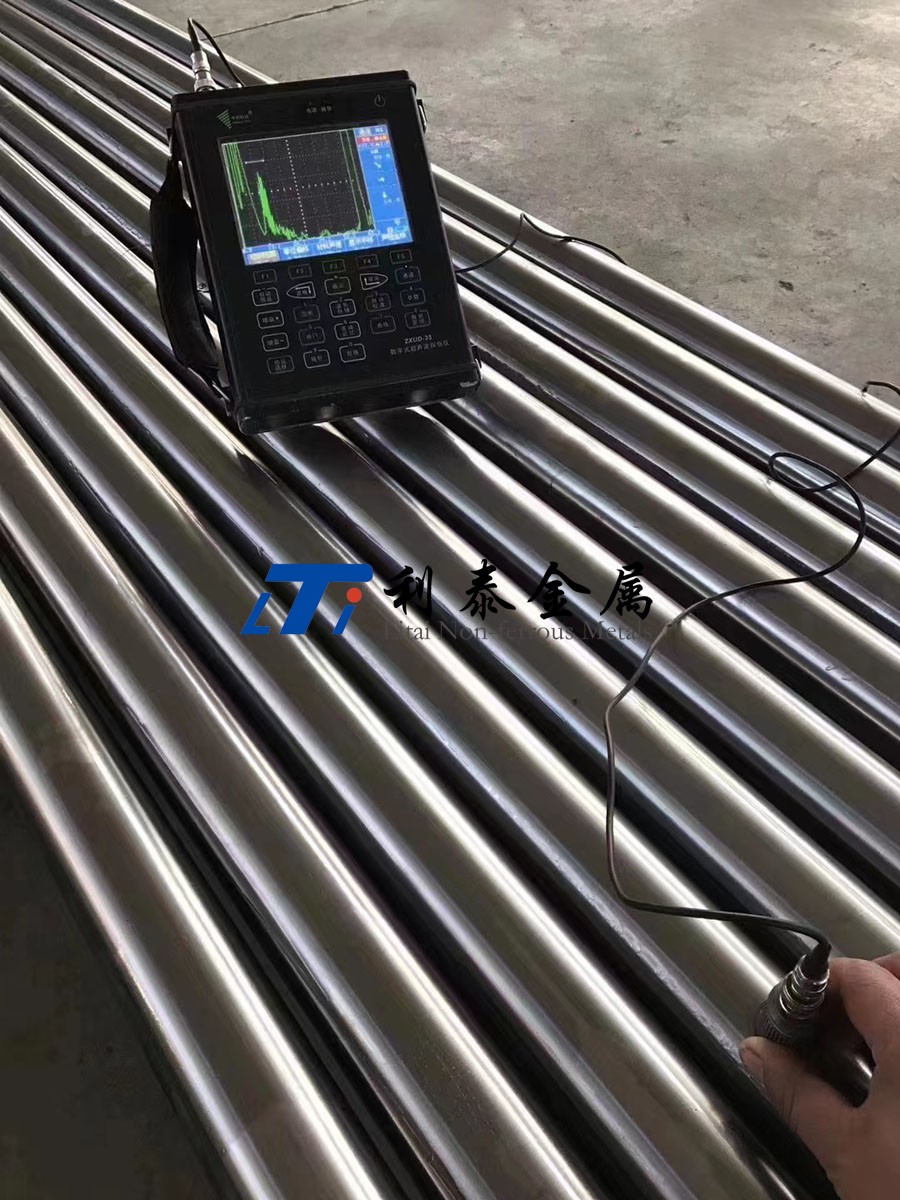

TA12A高溫鈦棒

詳細描述

TA12材質(zhì)概述

TA12合金是一種綜合性能良好的近α型熱強鈦合金，名義成分為Ti-5.5Al-4Sn-2Zr-1Mo-0.25Si-1Nd。該合金長時間工作溫度可達550℃，用于航空發(fā)動機壓氣機盤、鼓筒和葉片等零件.?該合金具有良好的工藝塑性和超塑性，適合于各種壓力加工成形，并可采用各種方式的機械加工。生產(chǎn)的半成品主要有板材、棒材和鍛件等，也可用于生產(chǎn)鑄件。?TA12鈦合金是一種高強度、耐腐蝕的鈦合金材料，常用于航空航天、船舶制造、化工等領域。

材料技術(shù)標準?

XL/BS 5161—1995 《航空發(fā)動機轉(zhuǎn)子葉片用TA12高溫鈦合金棒材技術(shù)標準》（寶雞有色金屬加工廠）?

XL/BS 5160—1995 《航空發(fā)動機壓氣機盤用TA12高溫鈦合金餅、環(huán)坯技術(shù)標準》（寶雞有色金屬加工廠）

Q/6S1192—1995 《TA12高溫鈦合金高壓轉(zhuǎn)子葉片精鍛件技術(shù)標準》（北京航空材料研究所）

Q/6S 1190—1995 《TA12高溫鈦合金壓氣機盤及鼓筒模鍛件技術(shù)標準》（北京航空材料研究所）

化學成分

鈦(Ti)余量

鋁(Al)4.8-6.0

鉬(Mo)0.75-1.25

硅(Si)0.15-0.40

錫Sn3.7-4.7

釹Nd0.6-1.2

鋯Zr1.5-2.5

鐵(Fe)≤0.25

碳(C)≤0.10

氮(N)≤0.05

氫(H)≤0.012

氧(O)≤0.15

熱處理制度?

雙重退火 980℃，1～1.5h，空冷＋600℃，2h，空冷。?

三重退火 965℃，1～1.5h，空冷＋945℃，1～1.5h，空冷＋600℃，4h，空冷。?葉片和棒材一般采用雙重退火制度，盤和鼓筒模鍛件采用三重退火制度，首次退火均允許在β轉(zhuǎn)變溫度以下30～50℃范圍內(nèi)作適當調(diào)整。

去應力退火 500～550℃，1～5h，空冷或爐冷。?

熔煉與鑄造工藝

合金應經(jīng)過兩次以上真空自耗電極電弧爐熔煉。1.8 應用概況與特殊要求?該合金已應用于壓氣機盤、鼓筒和葉片等多種航空零件。
