詳細描述

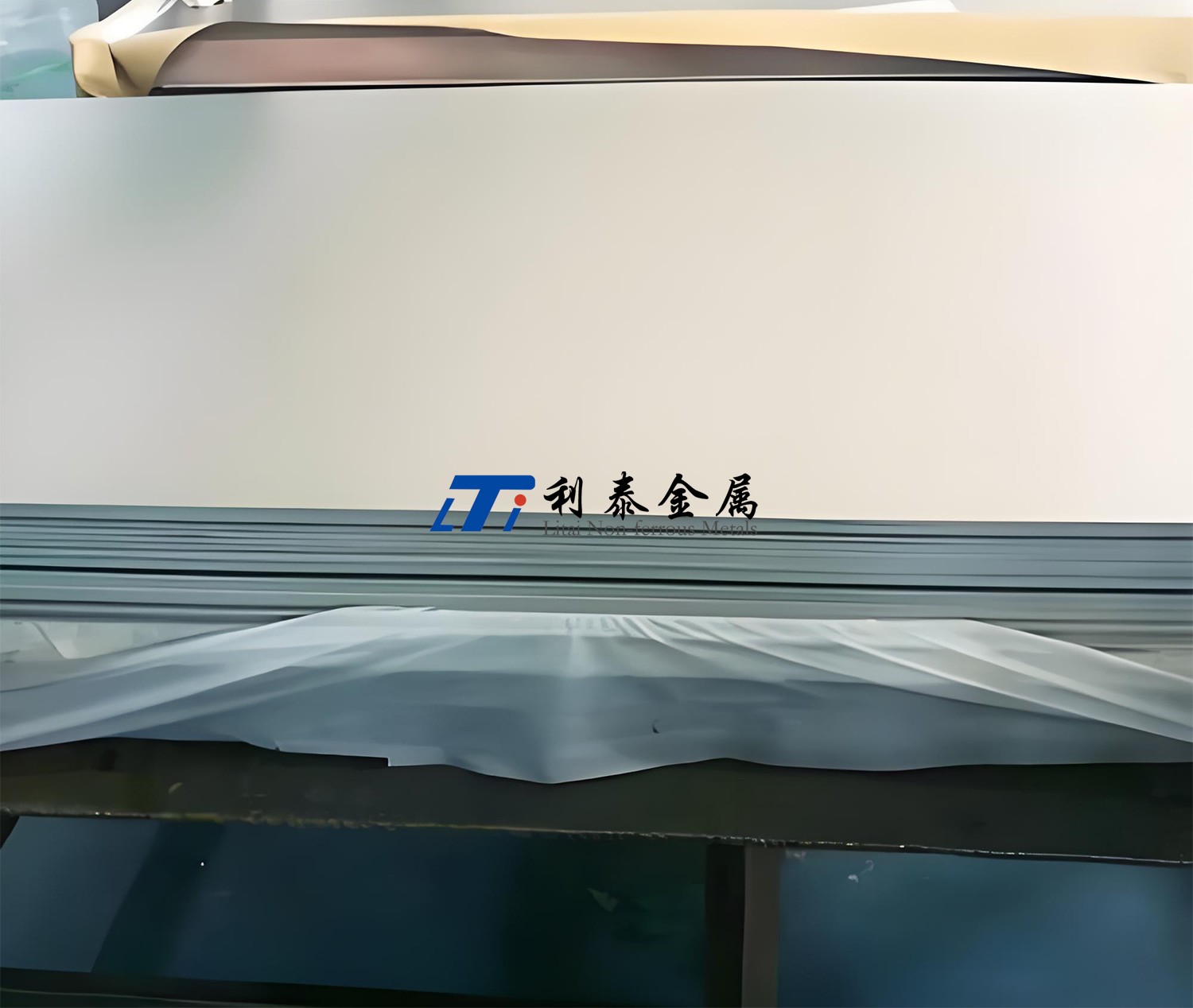

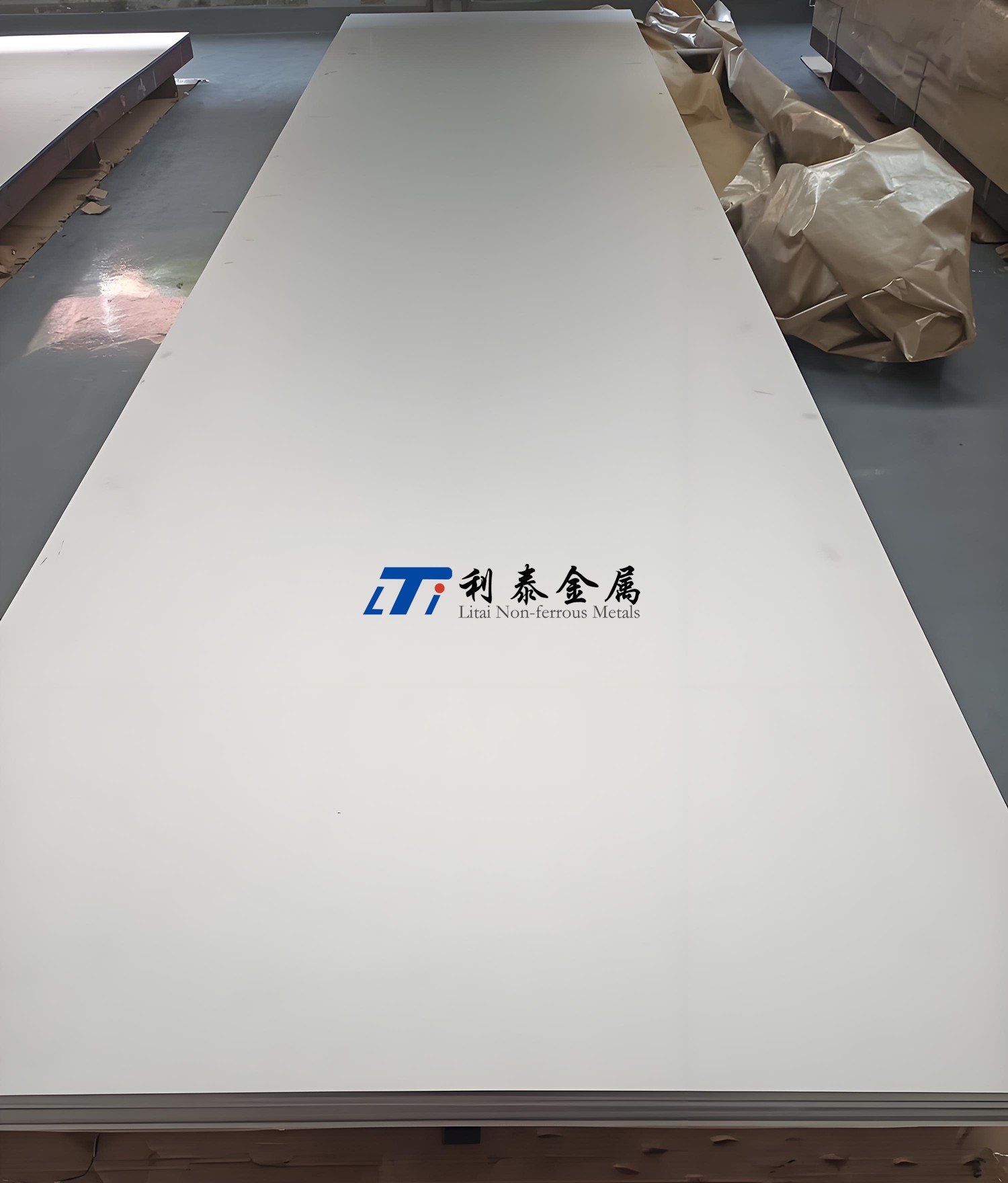

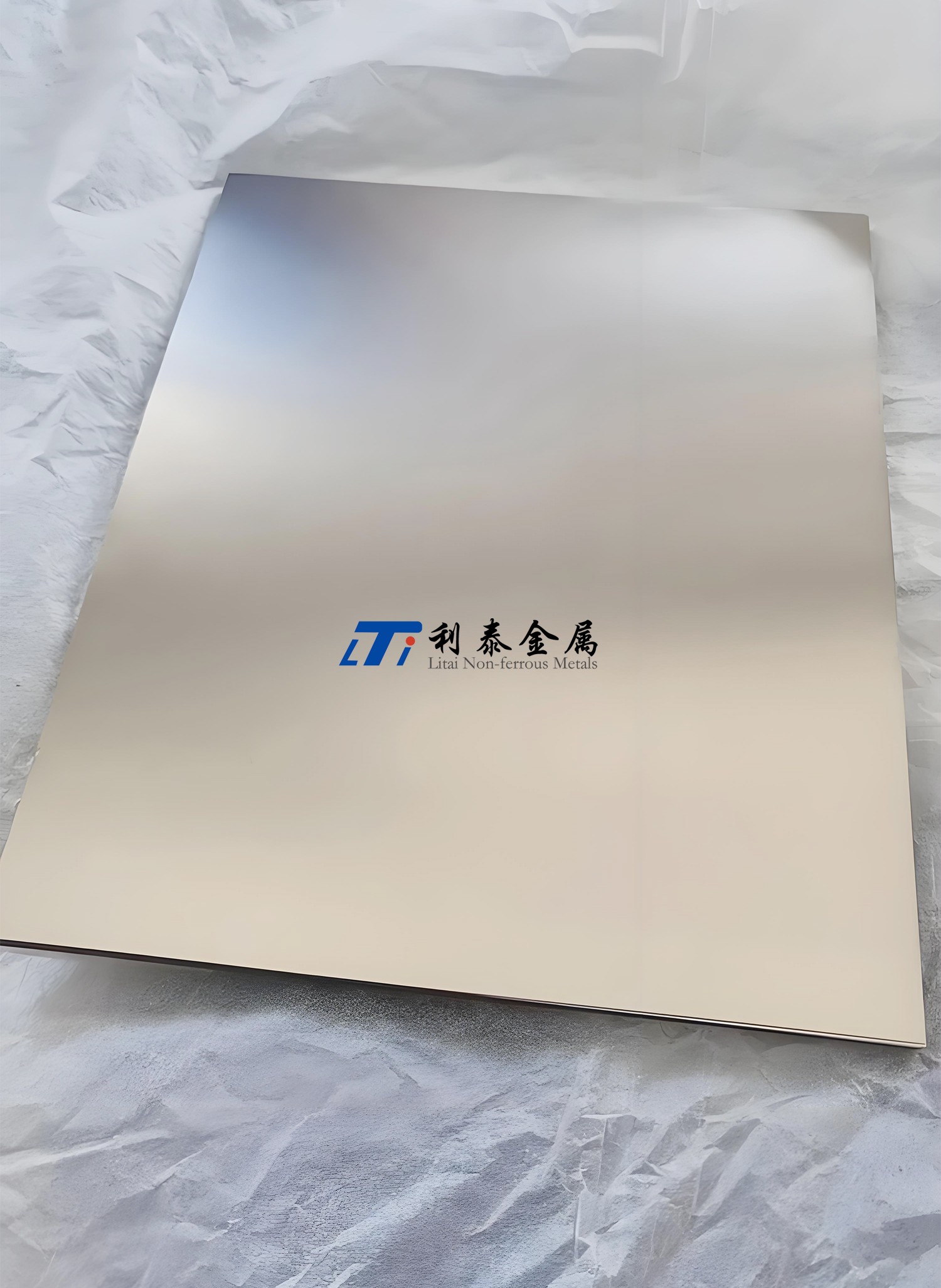

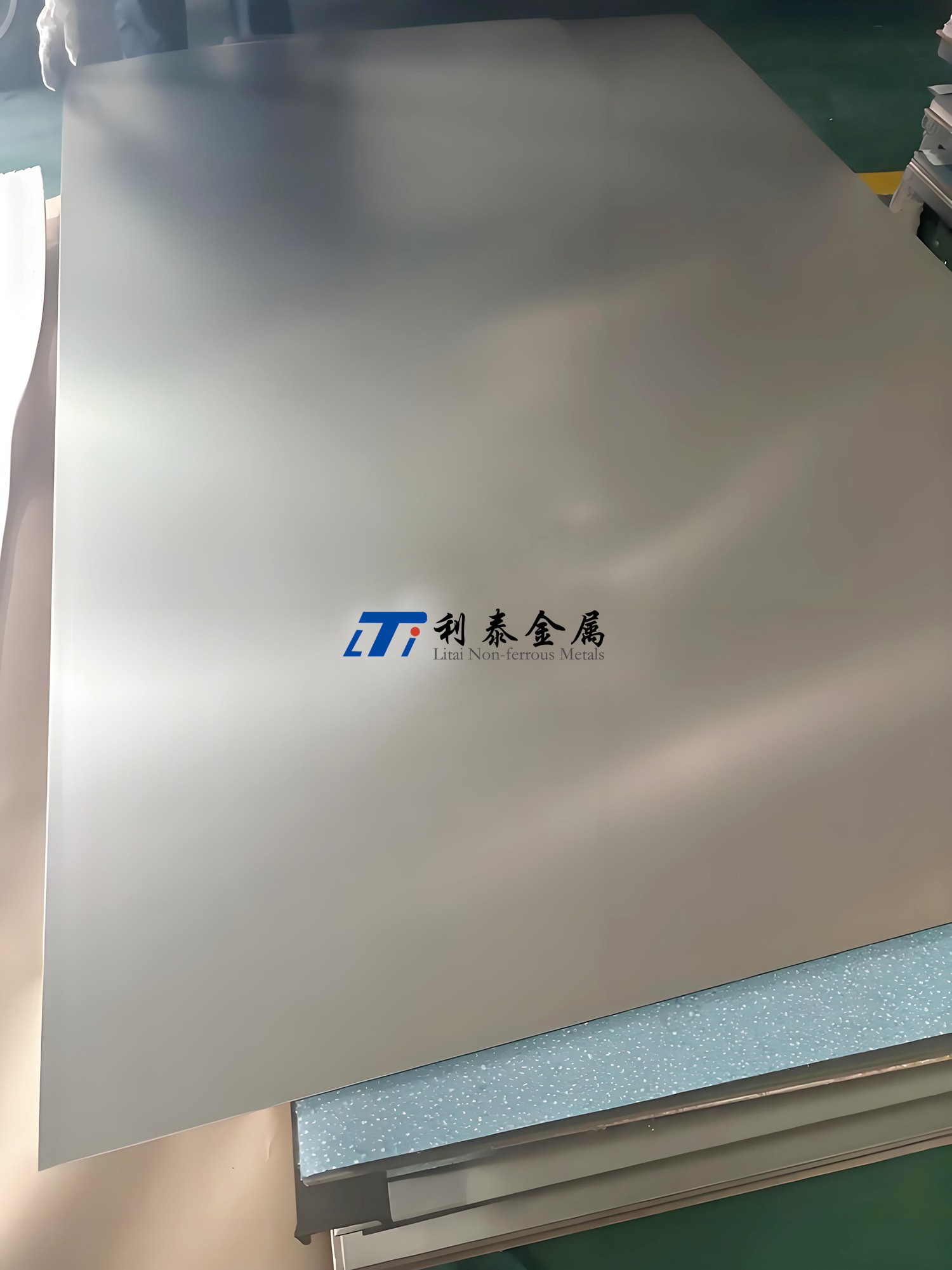

BT20 鈦板國內對應牌號為 TA15（名義成分為 Ti-6.5Al-2Zr-1Mo-1V），是蘇聯 1964 年研制的高 Al 當量近 α 型鈦合金板材，具有室溫抗拉強度 900MPa 以上、500℃高溫強度 700MPa 左右、延伸率 15% 以上的力學性能，以及良好熱穩定性、焊接性能和耐海洋環境、地?zé)崃黧w、核輻射等腐蝕性能（Mo 元素提升耐 Cl?腐蝕性），廣泛應用于航空航天領域的超音速飛機蒙皮、發動機高溫部件等高溫結構件，船舶與海洋工程的船舶外殼、耐壓殼體，能源與化工領域的地?zé)峁艿馈⒑穗姺磻?yīng)堆冷卻系統襯板等，一般采用電極壓制 + 三次真空消耗熔煉法熔煉，經冷軋（厚度 0.5-6mm、寬度 2000mm）或熱軋（厚度 0.8-80mm、寬度 2000mm、長度 6000mm）成型，寶雞利泰金屬可供應不同規格產品并提供定制加工服務。以下是關于BT20鈦板的詳細分類說明，以獨立表格形式呈現：

1. 定義

內容	描述
BT20鈦板定義	BT20是俄羅斯標準（ГОСТ）中的近α型鈦合金（名義成分為 Ti-6.5Al-2Zr-1Mo-1V），具有優異的高溫強度、抗氧化性及焊接性，專用于航空發動機高溫部件（如壓氣機葉片、機匣）及航天器熱防護結構。

2. 材質

成分	含量（wt%）
Al	6.0-7.0%
Zr	1.8-2.5%
Mo	0.8-1.2%
V	0.8-1.2%
Ti	余量
雜質（Fe、O等）	Fe≤0.25%，O≤0.15%

3. 性能特點

特性	具體表現
高溫強度	550℃下抗拉強度≥550 MPa，600℃短時強度保持率≥75%。
抗氧化性	600℃×100h氧化增重≤0.5 mg/cm2，優于TC4合金。
焊接性	電子束焊焊縫強度系數≥95%，熱影響區寬度≤1.5mm。
疲勞性能	高周疲勞極限（10?次循環，R=0.1）≥450 MPa。

4. 執行標準

標準類型	標準號	適用范圍
俄羅斯標準	ГОСТ 23755-79	航空用BT20鈦合金板材規范
中國航空標準	HB 6623.2-2019	航空用TA15鈦合金技術條件（類似牌號）
國際標準	AMS 4916	對應美國宇航材料規范（Ti-6Al-2Sn-4Zr-2Mo）
歐洲標準	EN 2002-1:2021	航空結構件用鈦合金性能要求

5. 加工工藝

工藝步驟	關鍵參數
熔煉	真空自耗電弧爐（VAR）三次熔煉，氧含量≤0.15%。
熱軋	β相區軋制（1000-1050℃），變形量≥70%，晶粒度≤ASTM 5級。
熱處理	雙重退火：950℃×1h/空冷 + 550℃×4h/空冷。
表面處理	滲硅涂層（Si-Al共滲，厚度10-20μm）提升抗氧化性。

6. 關鍵技術

技術領域	突破點
組織調控	β熱處理獲得網籃組織（α相體積分數≥80%），提升蠕變性能。
精密成形	超塑性成形（SPF，溫度900-950℃）制造復雜薄壁件（延伸率≥500%）。
焊接防護	動態氬氣保護系統（氧含量≤50 ppm）防止高溫區氧化。

7. 加工流程

步驟	流程說明
1. 熔煉	海綿鈦+中間合金熔煉成鈦錠（直徑≥600mm）。
2. 熱軋	β相區軋制至中厚板（厚度15-50mm）。
3. 熱處理	真空退火優化組織均勻性。
4. 精加工	五軸數控機床加工氣動曲面（公差≤±0.03mm）。
5. 檢測	超聲探傷（Φ1.0mm平底孔標準）+ 高溫持久試驗（550℃/300 MPa，≥100h）。

8. 具體應用領域

應用部件	功能需求
航空發動機壓氣機葉片	耐高溫氣流沖刷（溫度≤600℃）。
航天器熱防護板	抗熱震性（ΔT≥800℃/s）。
燃氣輪機燃燒室內襯	抗燃氣腐蝕（含硫燃料環境）。
高速飛行器蒙皮	輕量化（面密度≤5 kg/m2）+ 高溫尺寸穩定性。

9. 與其他高溫鈦合金對比

合金牌號	BT20優勢	BT20劣勢
TC4（Ti-6Al-4V）	高溫強度更高（550℃下強度高30%）	室溫強度低5%-8%
TA15（Ti-6.5Al-2Zr-1Mo-1V）	抗氧化性更優（600℃氧化速率低20%）	成本高15-20%
IMI 834（Ti-5.8Al-4Sn-3.5Zr-0.7Nb）	蠕變性能更佳（600℃/150 MPa，壽命≥1000h）	加工難度更大

10. 未來發展新領域

方向	具體內容
增材制造	激光粉末床熔融（LPBF）制造空心冷卻葉片（減重25%）。
復合材料	鈦-陶瓷基復合材料（SiC纖維增強）用于超高溫部件（≥800℃）。
智能涂層	熱障涂層（YSZ）與自愈合涂層結合，延長高溫壽命。

11. 技術挑戰與前沿攻關

挑戰領域	攻關方向
高溫氧化	開發納米晶Al-Cr-Y涂層（耐溫≥700℃）。
殘余應力控制	熱等靜壓（HIP）聯合梯度退火技術（殘余應力≤30 MPa）。
成本優化	短流程熔鍛一體化工藝（能耗降低20%）。

12. 趨勢展望

趨勢	預測內容
耐溫極限突破	通過合金設計將長期使用溫度提升至650℃（2030年目標）。
數字化制造	基于AI的工藝參數優化系統（廢品率降低至0.5%）。
綠色循環	鈦廢料氫化-脫氫再生技術（回收率≥90%）。

以上表格基于俄羅斯標準 ГОСТ 23755-79 及2023年國際高溫材料會議成果整理，涵蓋BT20鈦板的核心特性、工藝難點及未來發展方向，適用于航空發動機設計、材料選型及高溫部件制造參考。
