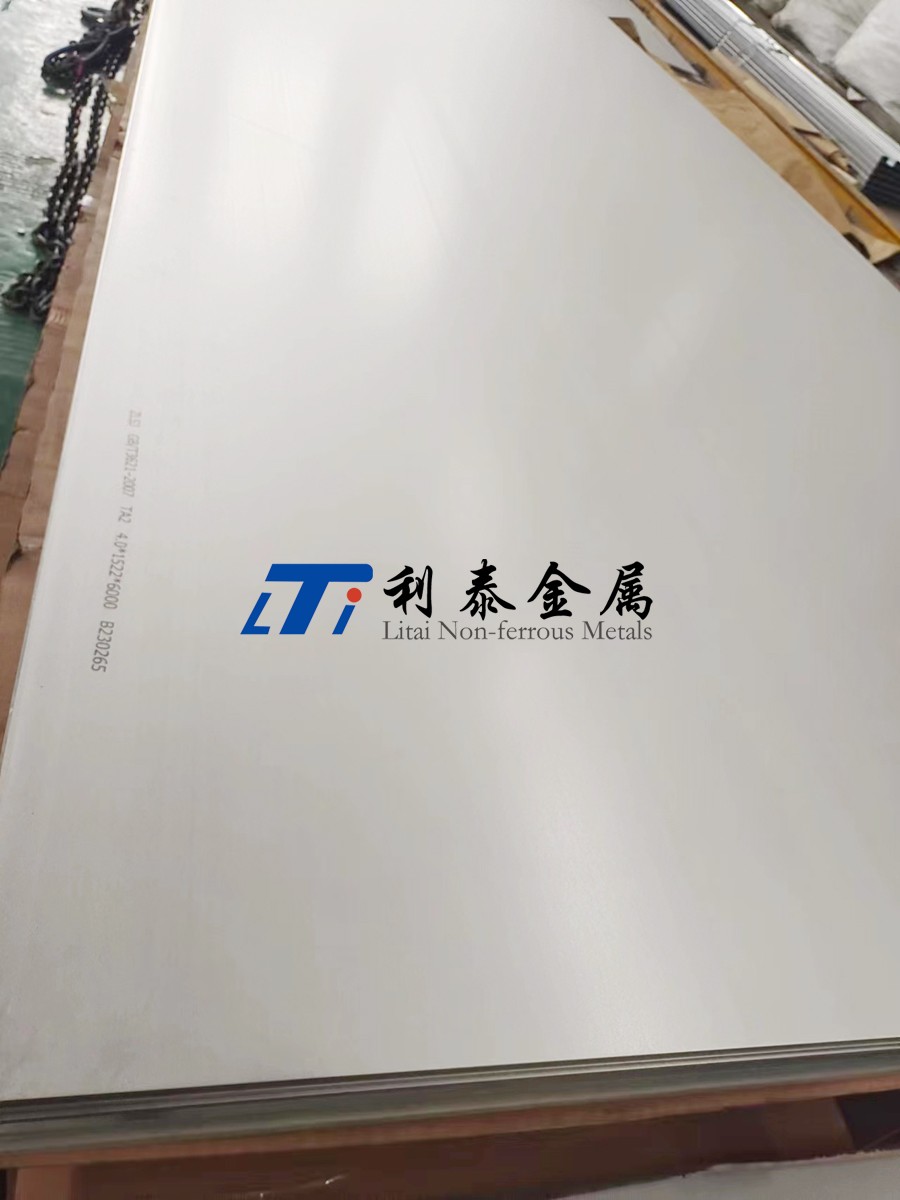

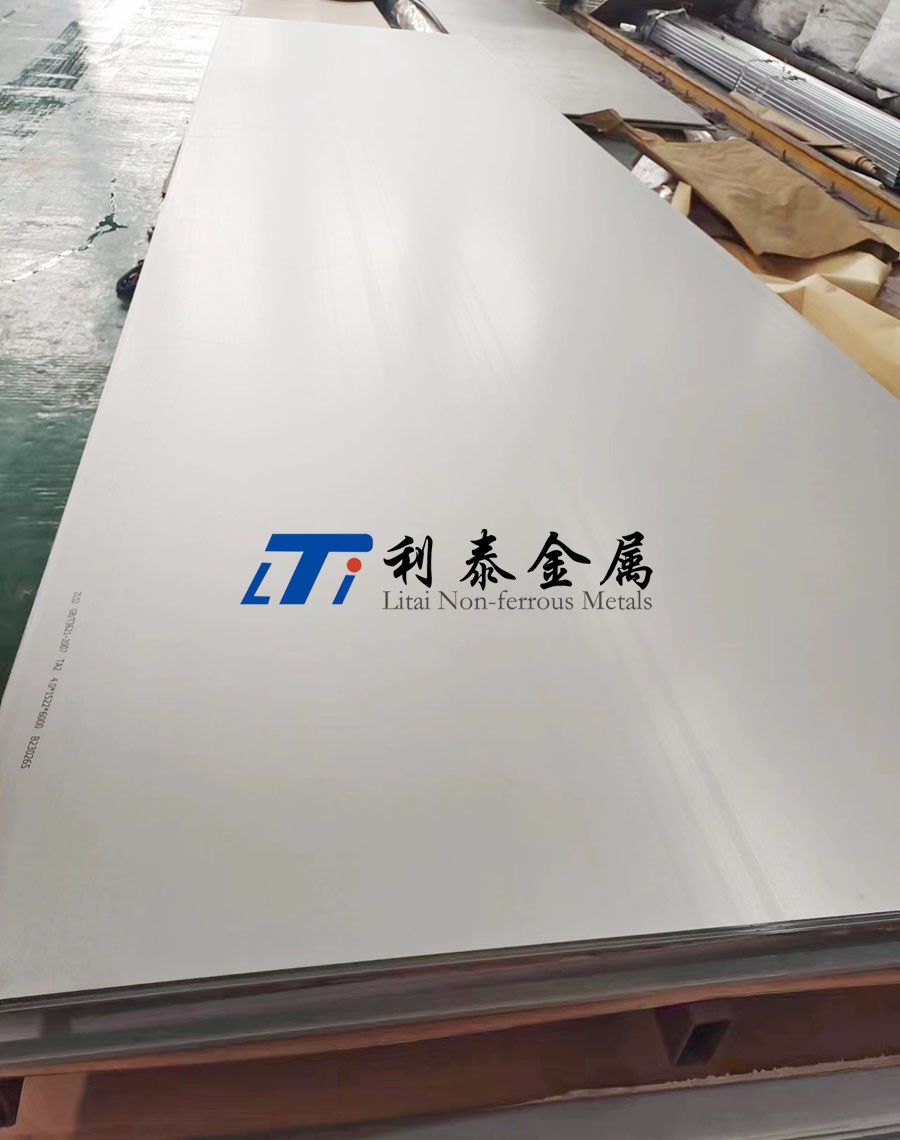

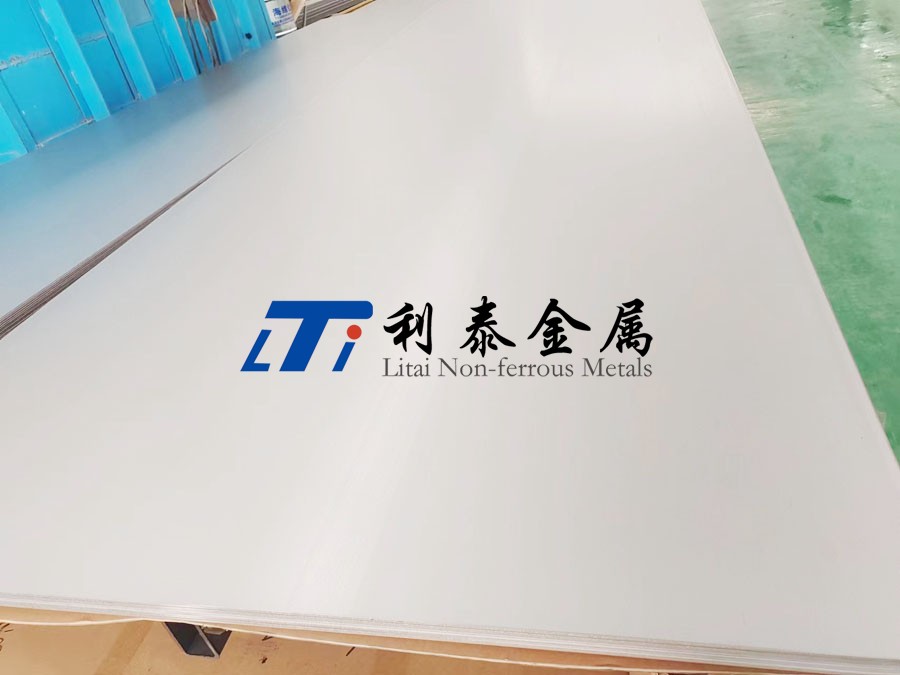

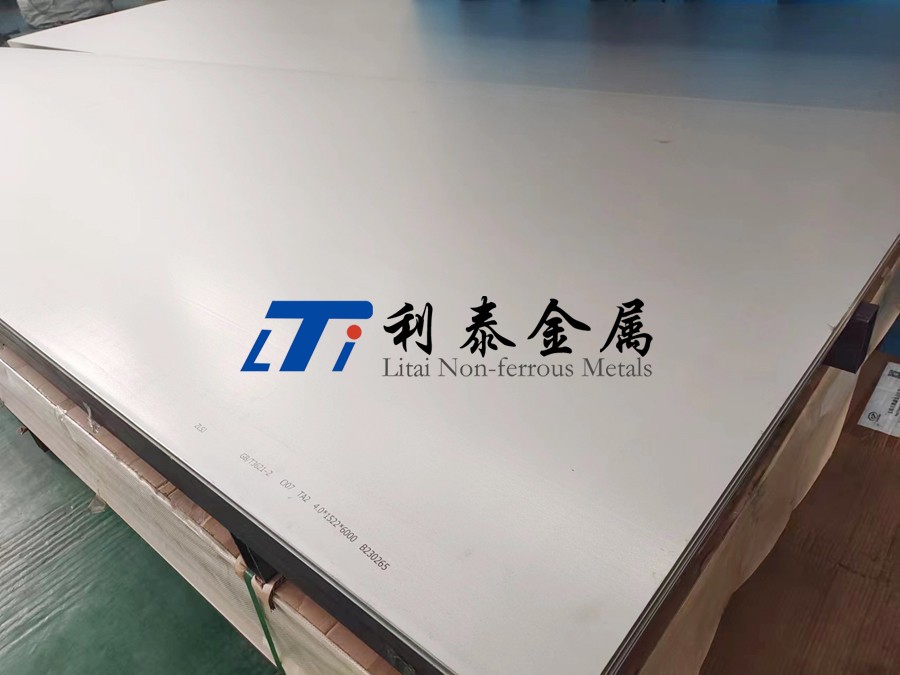

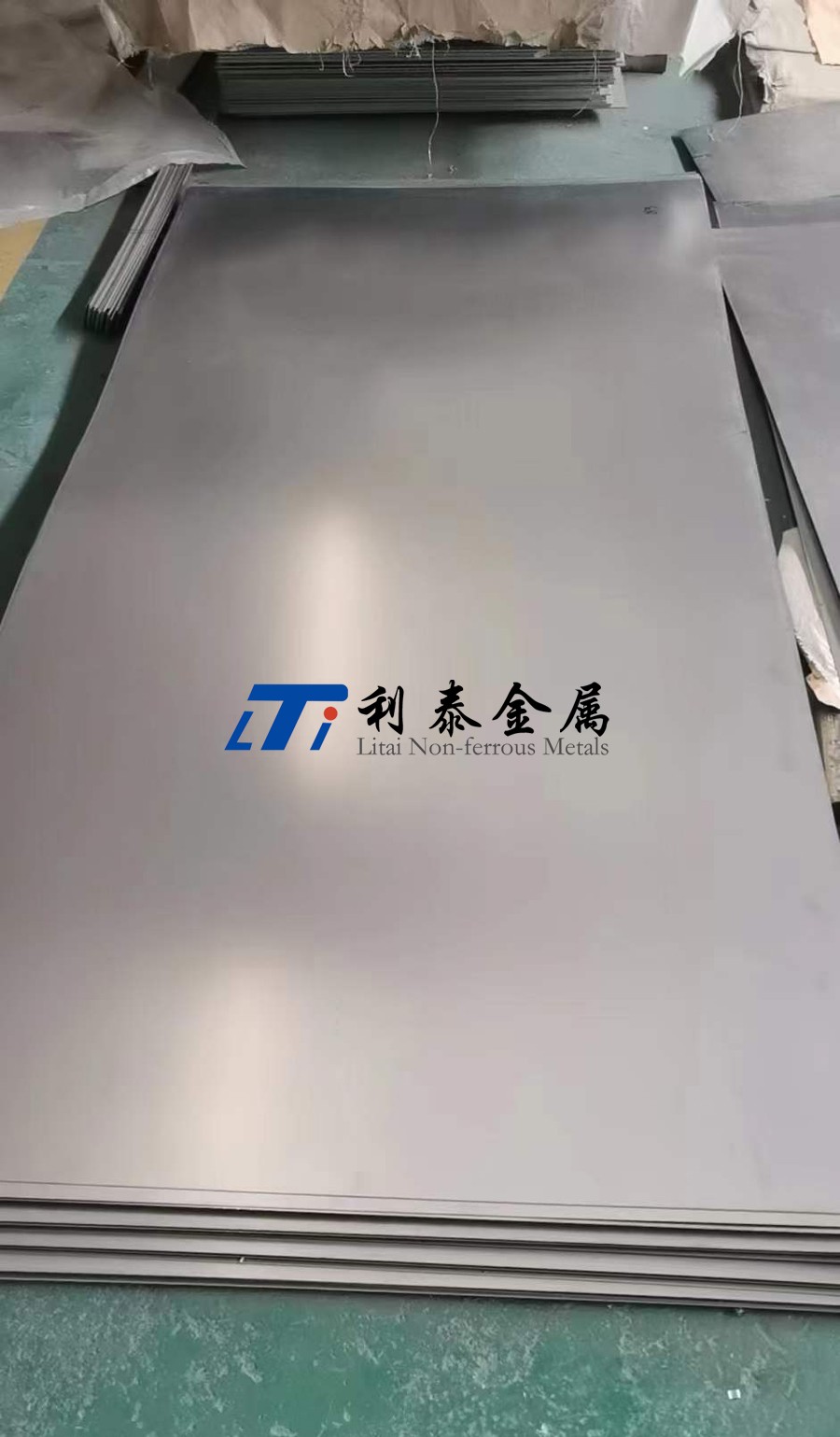

艦船用Ti70鈦板

詳細描述

Ti70鈦板代表深海材料工程的尖端成果，其應用正從傳統船舶向深遠海綜合系統延伸。隨著增材制造（3D打印鈦粉SLM工藝）的成本下降，未來可能出現拓?fù)鋬?yōu)化的Ti70輕量化耐壓結構，進一步推動深海裝備的技術革命。有關艦船用Ti70鈦板的性能、具體應用、選購方法等，利泰金屬整理如下：

一、定義與名義

Ti70鈦合金是中國自主研發的專用船用鈦合金牌號，屬于近α型鈦合金，名義成分為Ti-Al-Zr-Mo-Nb系，專為深海裝備設計，強調高強度、耐腐蝕及焊接性能。其命名遵循中國國標（GB/T）或船舶行業標準，與俄羅斯PT系列或美國Grade系列有區別。

二、性能與特點

1、力學性能

抗拉強度：≥800 MPa

屈服強度：≥750 MPa

延伸率：≥12%

沖擊韌性優異，適應深海高壓沖擊。

2、耐腐蝕性

全海深耐蝕（0~11000米），抗點蝕、應力腐蝕開裂（SCC）性能突出。

3、焊接性

可采用TIG、EBW（電子束焊）等工藝，焊縫強度系數≥90%，無需復雜后處理。

4、輕量化

密度4.5 g/cm3，較鋼減重40%，顯著提升船舶有效載荷。

三、深海船舶制造中的具體應用

耐壓殼體：用于載人潛水器（如“蛟龍?zhí)枴备倪M(jìn)型）的球艙外殼，承受110 MPa靜水壓。

管路系統：液壓管路、海水冷卻管，避免傳統銅鎳合金的縫隙腐蝕。

推進部件：螺旋槳軸、舵翼支架，減少空泡腐蝕風險。

深潛裝備：機械手關節、傳感器外殼，確保長期服役可靠性。

四、制造工藝關鍵點

熔煉：真空自耗電弧爐（VAR）三次熔煉，控制O≤0.12%、N≤0.03%。

熱加工：β相區鍛造（1000~1050℃），細化晶粒至ASTM 6級以上。

焊接：激光-電弧復合焊（Hybrid Welding），熱影響區（HAZ）寬度＜2 mm。

表面處理：微弧氧化（MAO）生成20~50 μm陶瓷膜，提升抗生物污損能力。

五、執行標準

中國標準：GB/T 3621-2016《船用鈦及鈦合金板材》

俄羅斯參照：GOST 23755-79（船舶鈦合金技術條件）

行業規范：CB 20094-2012《深海載人裝備用鈦合金材料技術條件》

六、與船舶用其他鈦合金的區別

七、選購方法與注意事項

1、選購方法：

需求匹配：根據設計下潛深度選擇厚度（如1000米級選40 mm板，全海深需60 mm以上）。

供應商審核：需持有GJB認證（國軍標），提供熔煉爐號追溯報告。

檢測指標：重點核查氫含量（H≤0.012%）、UT探傷符合GB/T 5193 B級。

2、注意事項：

加工時禁用含氯切削液（防止應力腐蝕）。

焊接保護氣體純度≥99.999%，露點＜-50℃。

避免與低碳鋼直接接觸（電偶腐蝕），需用絕緣墊片隔離。

八、未來新應用領域探索

深海空間站：模塊化鈦合金艙段（設計壽命30年），利用Ti70的低疲勞裂紋擴展速率（da/dN＜1×10?? m/cycle）。

海洋能發電：潮流渦輪機葉片，耐空蝕性能較不銹鋼提升5倍。

極地船舶：-60℃低溫沖擊功≥45 J，適用于破冰船外殼。

智能結構：嵌入光纖傳感器的Ti70板，實時監測結構健康狀態。
